Pemilihan Baja Cetakan Die Casting Tekanan Tinggi: Cara Menyeimbangkan Masa Pakai, Retak, dan Biaya

Memilih cetakan baja die casting bertekanan tinggi Ini adalah salah satu keputusan tersulit dalam perkakas HPDC. Semua orang menginginkan hal yang sama — umur cetakan yang lebih panjang dan produksi yang lebih stabil — tetapi kondisi kerja di dalam cetakan itu kompleks dan berubah seiring waktu. Seringkali, satu sifat ditingkatkan dengan mengorbankan sifat lainnya, dan solusi "sempurna" baru muncul setelah beberapa putaran percobaan.

1. Mengapa Pemilihan Baja Cetakan HPDC Begitu Sulit

Dua kata menggambarkan tantangan pemilihan baja cetakan die casting bertekanan tinggi:

• Kompromi – beberapa properti dibutuhkan pada saat yang sama, sering kali terjadi konflik.
• Variabilitas – daerah rongga melihat beban termal dan mekanis yang sangat berbeda selama pengambilan gambar.

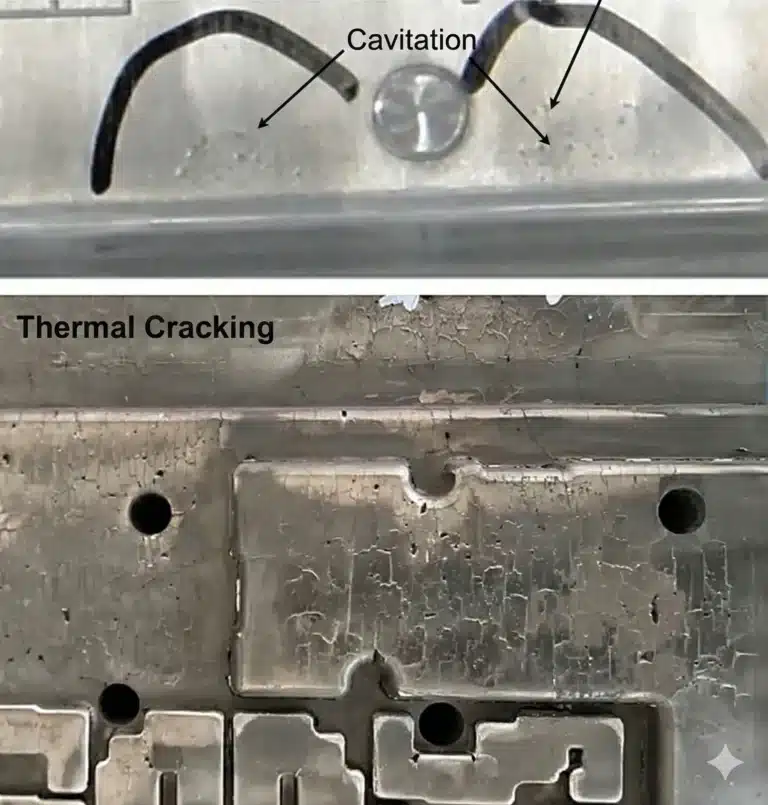

Mode kegagalan cetakan HPDC yang umum meliputi:

• Pemeriksaan panas / kelelahan termal
• Erosi / pencucian oleh pencairan berkecepatan tinggi
• Retak dan terkelupas
• Penyolderan, penempelan dan pengamplasan dengan aluminium

Setiap mode kegagalan “menarik” desain material ke arah yang berbeda:

• Pemeriksaan panas & erosi → perlu kekuatan panas tinggi, kekerasan dan kekuatan mulur
• Retak & terkelupas → perlu ketangguhan dan keuletan tinggi
• Penyolderan & perekatan → perlu konduktivitas termal tinggi dan kandungan paduan yang sesuai

Selain itu, kami juga peduli terhadap kemampuan mesin, ketahanan perlakuan panas dan biayaMeminta satu tingkatan baja menjadi yang terbaik di setiap dimensi tidaklah realistis, oleh karena itu sebagian besar tingkatan baja komersial mewakili kompromi antara properti.

2. Keragaman Tersembunyi dari Kondisi Kerja Rongga

Pada banyak komponen mekanis (roda gigi, bantalan, poros), kondisi pembebanan relatif tetap dan dipahami dengan baik. Pemilihan material dapat dioptimalkan berdasarkan satu pola tegangan dominan.

Rongga cetakan die casting sangat berbeda:

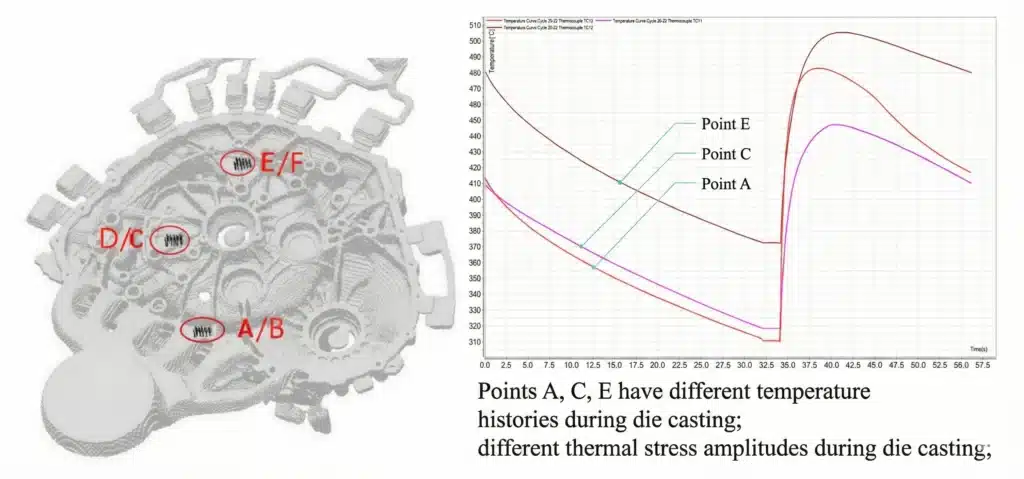

• Bahkan dalam satu rongga, beban termal dan mekanis lokal sangat bervariasi.
• Simulasi dan pengukuran menunjukkan bahwa tekanan termal sesaat di beberapa wilayah bisa beberapa kali lebih tinggi dibandingkan di wilayah lain, namun satu baja perkakas kerja panas biasanya digunakan untuk seluruh sisipan.
• Desain cetakan yang sama, dipindahkan ke pabrik lain dengan mesin, pendinginan, pola semprotan, dan kontrol proses yang berbeda, dapat menunjukkan kehidupan yang sangat berbeda.

Ini berarti:

• Cetakan “salinan” adalah tidak dijamin melihat kondisi kerja nyata yang sama seperti aslinya.
• Perubahan desain, optimalisasi saluran pendingin, jenis agen pelepas (semprotan elektrostatik berbasis air vs berbasis minyak), dan penyetelan proses dapat mengubah suhu rongga lokal dan status tegangan dengan kelipatan, tidak hanya beberapa persen saja.

Karena kondisi kerja sangat sulit untuk diperbaiki dan diprediksi, banyak pengguna kembali menggunakan baja serbaguna yang “aman”, daripada menyesuaikannya cetakan baja die casting bertekanan tinggi terhadap risiko lokal.

3. Baja Cetakan “Serbaguna” vs. “Spesialis”

Baja perkakas kerja panas yang digunakan dalam HPDC secara garis besar terbagi menjadi dua kelompok strategis:

• Orang yang serba bisa (“generalis”) – kekuatan seimbang, ketangguhan, dan kekuatan panas; bukan yang terbaik dalam satu dimensi, tetapi jarang yang terburuk.
• Spesialis (“mahasiswa yang bias”) – dioptimalkan secara jelas untuk satu properti (misalnya, kekuatan panas, kekerasan suhu tinggi), sambil mengorbankan sesuatu yang lain (seringkali ketangguhan atau biaya).

Dalam praktek:

• Ketika mode kegagalan kritis diketahui dan dikontrol dengan jelas, tingkat spesialis dapat secara signifikan mengungguli tingkat serba guna dengan biaya lebih rendah.
• Jika kondisi kerja sesungguhnya tidak pasti, baja serba guna lebih aman tetapi dapat membuang kinerja atau biaya.

Contoh dari artikel asli: untuk beberapa die rangka tengah ponsel pintar, geometrinya menyebabkan risiko retak kasar yang relatif rendah, tetapi kelelahan panas yang parah. Dalam kondisi tersebut, baja berkekuatan panas tinggi seperti 3Cr2W8V dapat memberikan masa pakai yang jauh lebih lama daripada jenis H13 standar, meskipun ketangguhannya lebih rendah dan nilai dampak Charpy lebih rendah.

4. Lima Keluarga Utama Baja Perkakas Kerja Panas untuk HPDC

Berikut ini adalah ikhtisar sederhana dari lima keluarga baja perkakas kerja panas yang penting dan bagaimana hubungannya cetakan baja die casting bertekanan tinggi seleksi.

4.1 Baja Kekuatan Panas Rendah, Ketangguhan Tinggi

Nilai tipikal: 5CrNiMo, 5CrMnMo, 5Cr2NiMo

• Awalnya dikembangkan untuk cetakan tempa besar di bawah palu atau penempaan tekan.
• Pada 40–42 HRC mereka dapat mencapai energi impak Charpy yang sangat tinggi (≈40 J atau lebih).
• Mereka kekuatan panas dan ketahanan terhadap temper terbatas, sehingga jarang digunakan sebagai bahan rongga primer untuk HPDC aluminium, tetapi dapat bermanfaat untuk:
  • sisipan pendukung
  • pemegang, sepatu mati
  • daerah dengan beban termal lebih rendah tetapi berisiko tinggi terhadap retak mekanis atau benturan.

4.2 Baja Kekuatan Panas Sedang, Ketangguhan Sedang – Keluarga H13

Nilai tipikal: 4Cr5MoSiV1 (H13), W350, DAC55, DH31-EX, Dievar, TQ1 dll.

• Komposisi: ~5% Cr untuk pengerasan dan pengerasan sekunder, dengan karbida Mo dan V untuk kekuatan panas.
• Typical suhu kerja: 500–550 °C.
• Dampak Charpy pada sekitar 45 HRC biasanya berada di 10–30 J kisarannya, tergantung pada kebersihan dan perlakuan panas.
• Banyak digunakan di:
  • die casting bertekanan tinggi
  • cetakan tempa panas
  • aplikasi kerja panas umum.

Keluarga ini adalah tulang punggung “serba bisa” baja cetakan HPDC: ia menawarkan kombinasi yang wajar antara kekuatan panas, ketangguhan, kemampuan proses, dan biaya, itulah sebabnya ia mendominasi pasar.

4.3 Baja Kekuatan Panas Tinggi

Nilai tipikal: 3Cr2W8V, 4Cr3Mo3W2V, 5Cr4Mo2W2SiV

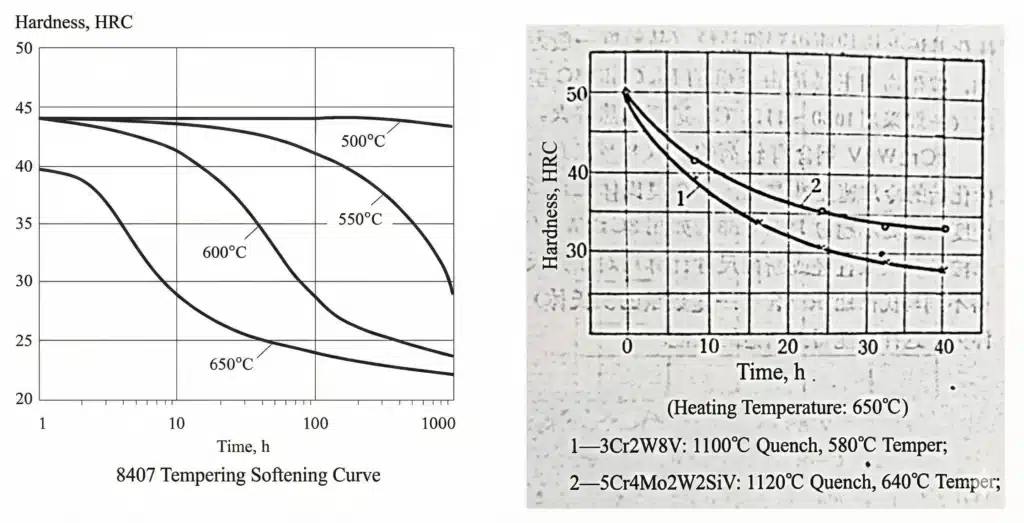

• Karakteristik oleh kandungan W dan Mo yang lebih tinggi, memberikan kekerasan suhu tinggi dan ketahanan mulur yang sangat baik.
• Typical suhu kerja: 600–700 °C untuk pekerjaan panas berkelanjutan (ekstrusi panas, geser panas, arah panas).
• Biasanya digunakan pada 50–55 jam; Dampak Charpy pada suhu ruangan seringkali sekitar 10 J atau kurang.
• Perawatan panas:
  • membutuhkan suhu austenitisasi yang relatif tinggi
  • mungkin menunjukkan keduanya Palung ketangguhan 500 °C dan Daerah “kerapuhan 600 °C” selama tempering.

Baja ini adalah spesialis klasik: kekuatan panas yang luar biasa tetapi ketangguhannya rendah. Dalam HPDC, mereka lebih baik digunakan sebagai sisipan lokal di wilayah-wilayah di mana:

• kelelahan termal dan pencucian mendominasi kehidupan, dan
• risiko keretakan yang dahsyat relatif rendah.

4.4 Baja Tahan Panas Austenitik

Nilai tipikal: Cr–Ni–Mn high-alloy austenitic steels such as Cr14Ni25Co2V, 4Cr14Ni14W2Mo, 5Mn15Cr8Ni5Mo3V2, 7Mn10Cr8Ni10Mo2V2

• Kekuatan dan ketangguhan pada suhu ruangan tidak mengesankan, dan biayanya tinggi.

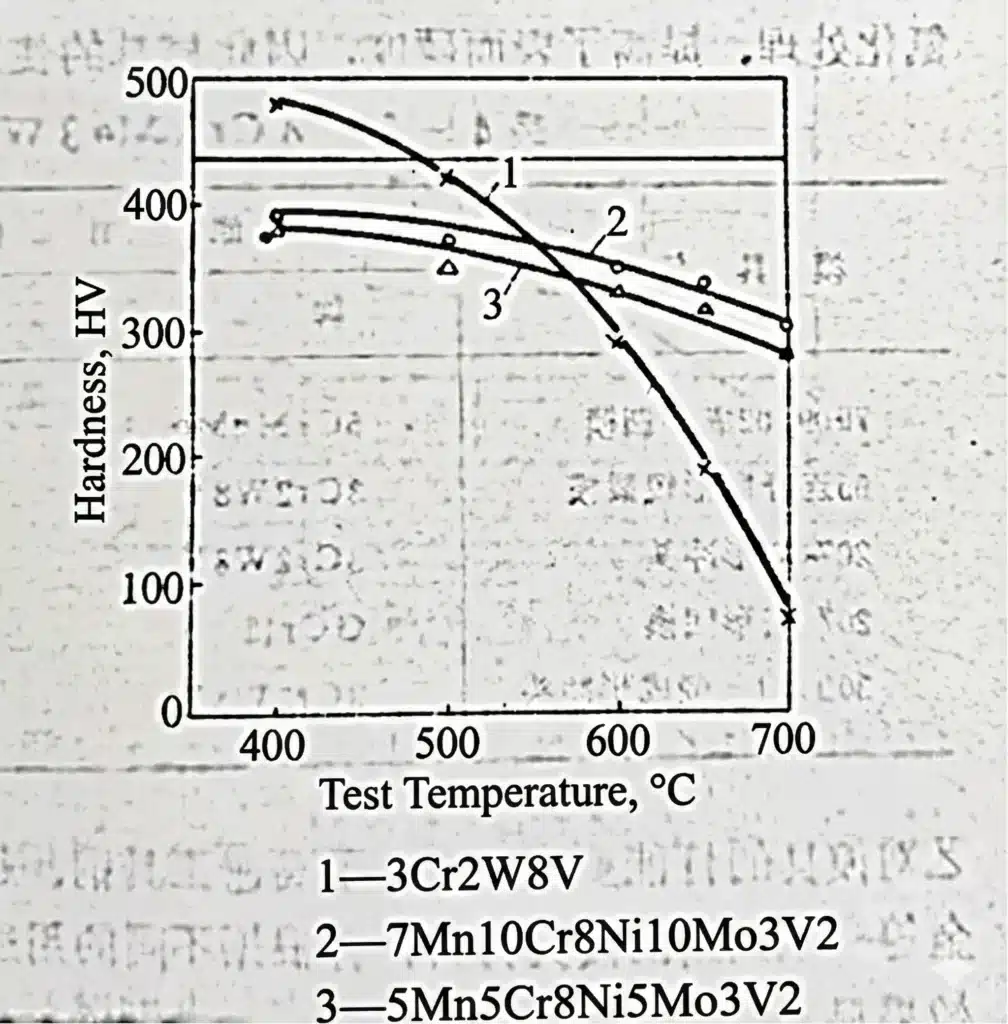

• Atas 700 ° C, Mereka menyediakan kekuatan suhu tinggi yang sangat baik dan ketahanan oksidasi, yang membuatnya cocok untuk:
  • cetakan pembentuk kaca
  • alat pembentuk creep paduan titanium
  • beberapa cetakan ekstrusi berbahan dasar tembaga.

• Namun:
  • konduktivitas termalnya buruk
  • koefisien ekspansi termal tinggi
  • mereka sangat sensitif terhadap siklus pemanasan/pendinginan cepat dan tidak dapat mentoleransi pendinginan air yang kuat.
• Saat digunakan, peralatan harus dipanaskan terlebih dahulu hingga ~400–450 °C dan dijaga tetap panas; air pendingin umumnya tidak diijinkan.

Untuk HPDC aluminium arus utama, baja ini jarang digunakan kecuali untuk sisipan suhu tinggi yang sangat khusus di mana pendinginan terbatas dan penyolderan atau korosi sangat penting.

4.5 Baja Maraging 18Ni (Keluarga 18Ni300)

Nilai tipikal: 18Ni300, 18Ni250, 18Ni350 dan baja maraging serupa

Baja-baja ini memanfaatkan kemampuan sistem Fe–Ni untuk membentuk martensit pada kadar Ni ~18% bahkan pada laju pendinginan yang sangat lambat, dikombinasikan dengan Co dan Mo untuk pengerasan presipitasi. Fitur utama:

• Sifat mekanik komprehensif yang tinggi – pada ~50 HRC, Charpy V-notch dapat mencapai ~20 J.
• Ketahanan temper yang sangat baik – ketahanan terhadap pelunakan secara signifikan lebih baik daripada baja tipe H13, dan mendekati tingkat kekuatan panas tinggi.
• Tidak diperlukan pendinginan konvensional – kekerasan diperoleh dengan perawatan solusi + penuaan, yang meminimalkan distorsi.
  • Hal ini membuat mereka sangat menarik bagi sisipan presisi tinggi dalam pengecoran mati dan cetakan injeksi.

Namun ada batasan penting:

1. Harga tinggi
   • Kebersihan yang sangat ketat diperlukan; C diperlakukan hampir seperti kotoran.
   • ESR ganda atau proses yang setara merupakan hal yang umum, sehingga meningkatkan biaya.
2. Kemampuan mesin yang buruk
   • Tidak dapat dipasok dalam keadaan anil lunak; pemesinan dilakukan dalam kondisi perlakuan larutan, biasanya di atas 30 HRC, yang meningkatkan waktu pemesinan dan keausan alat.
3. Sensitivitas terhadap paparan jangka panjang di atas ~600 °C
   • Pengoperasian jangka panjang pada kisaran suhu ini menyebabkan sejumlah besar austenit terbalik, menyebabkan:
     • penurunan cepat dalam sifat mekanik
     • nyata pertumbuhan dimensi setelah dingin hingga suhu ruangan.

Dengan kata lain:

• Jika dadu memiliki desain pendinginan dan kontrol suhu yang sangat baik, menjaga suhu rongga lokal jauh di bawah 600 °C, sisipan baja maraging dapat memberikan masa pemeriksaan panas yang jauh lebih lama daripada H13 pada risiko retak yang sebanding atau bahkan lebih rendah.
• Jika titik panas tidak didinginkan dengan baik dan suhu permukaan lokal mendekati atau melebihi 600 °C, sisipan maraging mungkin menunjukkan umur pendek dan pergeseran dimensi, yang sering disalahartikan sebagai masalah “material” atau “perlakuan panas” daripada masalah kondisi kerja.

5. Peran Desain Proses dan Pendinginan

Material hanyalah satu bagian dari gambaran besarnya. Artikel ini menyoroti bagaimana proses teknologi dapat secara mendasar mengubah properti yang dibutuhkan cetakan baja die casting bertekanan tinggi.

Salah satu contoh adalah penyemprotan agen pelepas elektrostatik berbasis minyak (dipopulerkan oleh Tesla dan sebelumnya digunakan terutama oleh OEM Jepang dan Jerman):

• Dibandingkan dengan penyemprotan berbasis air konvensional, penyemprotan berbasis minyak elektrostatik dapat mengurangi guncangan termal secara substansial, meningkatkan ketahanan terhadap pemeriksaan panas.
• Dalam beberapa kasus yang terdokumentasi, cetakan dalam kondisi proses ini dapat mencapai lebih dari lima kali masa pemeriksaan panas cetakan konvensional.

Namun:

• Semprotan berbahan dasar minyak menghilangkan panas jauh lebih sedikit dari permukaan rongga.
• Oleh karena itu, mereka menuntut desain pendingin internal yang sangat baik; jika tidak, tembakan berikutnya akan dimulai dari suhu rongga yang lebih tinggi, mendorong titik panas menuju kisaran suhu tinggi yang berbahaya.

Ini menggeser kebutuhan material:

• Kebutuhan untuk ketahanan terhadap pemeriksaan panas yang ekstrim menjadi lebih rendah.
• Kebutuhan untuk ketangguhan tinggi dan ketahanan retak menjadi relatif lebih penting, untuk memastikan saluran pendingin yang kompleks dapat dikerjakan dan dioperasikan dengan aman.

Dalam kondisi yang berubah seperti itu, jenis baja dan strategi perlakuan panas yang disesuaikan secara khusus dengan proses baru dapat memberikan kinerja biaya yang jauh lebih baik daripada solusi “satu ukuran untuk semua” konvensional.

6. Pedoman Praktis Pemilihan Baja Cetakan HPDC

Berdasarkan hal di atas, berikut adalah beberapa panduan praktis saat memilih cetakan baja die casting bertekanan tinggi:

6.1 Petakan Risiko Kegagalan Anda

Sebelum mengunci mutu baja, tentukan risiko mana yang dominan:

• Kelelahan termal (pemeriksaan panas)
• Retakan/keretakan kasar
• Erosi atau pencucian lokal
• Penyolderan / korosi

Jika Anda sudah memiliki alat serupa dalam produksi, kumpulkan data nyata tentang:

• lokasi dan pola retakan yang khas
• kepadatan dan kedalaman pemeriksaan panas
• tingkat erosi dan titik penyolderan.

6.2 Memahami Rezim Termal Anda

• Gunakan simulasi termal dan termokopel untuk memperkirakan suhu permukaan rongga puncak pada titik kritis.
• Periksa bagaimana perubahan proses (tata letak pendinginan, metode penyemprotan, waktu siklus) menggeser puncak-puncak ini:
  • Jika titik panas dipertahankan jauh di bawah 600 °C, baja maraging atau baja berkekuatan panas tinggi dapat menjadi pilihan yang sangat baik untuk sisipan.
  • Jika suhu kadang-kadang melewati batas 600 – 700 ° C jangkauan, baja berkekuatan panas tinggi mungkin bertahan tetapi baja maraging dapat mengalami pergeseran dimensi dan kehilangan kekuatan.

6.3 Gunakan Solusi Material Hibrida

Daripada satu jenis baja untuk semua jenisnya, pertimbangkan solusi hibrida:

• Tipe H13 serba bisa untuk sebagian besar rongga, dengan:
  • sisipan kekuatan panas tinggi (misalnya, keluarga 3Cr2W8V) di area pencucian parah atau pemeriksaan panas
  • sisipan baja maraging di mana akurasi dimensi dan kontrol pendinginan sangat baik.
• Bahan paduan rendah yang kuat atau bahan dengan ketangguhan tinggi di daerah penyangga yang berbeban berat untuk menahan retak parah.

Pendekatan “materi yang tepat di tempat yang tepat” ini memanfaatkan kekuatan setiap tingkatan dengan lebih baik.

6.4 Hindari Mendesain Satu Properti Secara Berlebihan

Dari perspektif biaya siklus hidup:

• Jika data lapangan menunjukkan bahwa cetakan dengan ketangguhan Charpy sekitar 12 J berjalan selama bertahun-tahun tanpa retak, mendorong ketangguhan hingga 20 J atau lebih mungkin terbuang sia-sia; biaya paduan tambahan akan lebih baik diinvestasikan pada:
  • pendinginan yang lebih baik
  • ketahanan terhadap pemeriksaan panas yang lebih baik
  • gerbang dan ventilasi yang dioptimalkan untuk mengurangi titik panas.

Logika yang sama berlaku untuk kekuatan panas, ketahanan penyolderan, dan properti lainnya:
Properti yang kurang harus ditingkatkan; properti yang berlebihan dapat dikurangi.

7. Kesimpulan

Pemilihan baja cetakan die casting tekanan tinggi sulit bukan karena metalurgi modern lemah, tetapi karena kondisi kerja sulit diketahui dan dikontrolSetelah mode kegagalan utama dan rezim termal didefinisikan dengan jelas, pilihan antara baja "serbaguna" dan "spesialis" menjadi jauh lebih mudah:

• penggunaan Baja kerja panas tipe H13 sebagai dasar yang kuat untuk sebagian besar proyek HPDC.
• Memperkenalkan kekuatan panas tinggi or baja maraging sebagai sisipan lokal di mana geometri dan prosesnya benar-benar membenarkan kekuatannya.
• Gabungkan pemilihan material dengan desain pendinginan cerdas dan optimalisasi proses untuk mendapatkan keseimbangan biaya hidup yang terbaik.
