Desain Komponen Die Casting: 14 Prinsip Struktural untuk DFM & DFA

Ketika kita berbicara tentang desain komponen cetakan die casting , kita tidak hanya memutuskan bagaimana tampilan komponen tersebut. Kita juga menetapkan risiko porositas, perilaku distorsi, waktu siklus, tingkat kerusakan, biaya pemesinan, dan efisiensi perakitan bahkan sebelum cetakan pertama dibuat.

Desain komponen die casting yang baik = DFM (Desain untuk Manufaktur) yang baik + DFA (Desain untuk Perakitan) yang baik :

• DFM berfokus pada pengecoran stabil, pengisian & pemadatan mudah, perkakas yang wajar, dan kualitas yang dapat diprediksi.
• DFA berfokus pada bagaimana pengecoran ini dirakit dengan komponen lain: posisi, toleransi, aksesibilitas, pengencang dan integrasi fungsional.

Berikut adalah 14 prinsip struktural praktis untuk desain komponen die casting , yang disarikan dan disusun ulang dari pengalaman di lantai produksi dan praktik terbaik DFM/DFA untuk die casting aluminium dan seng.

1. Ketebalan Dinding Bagian Die Casting

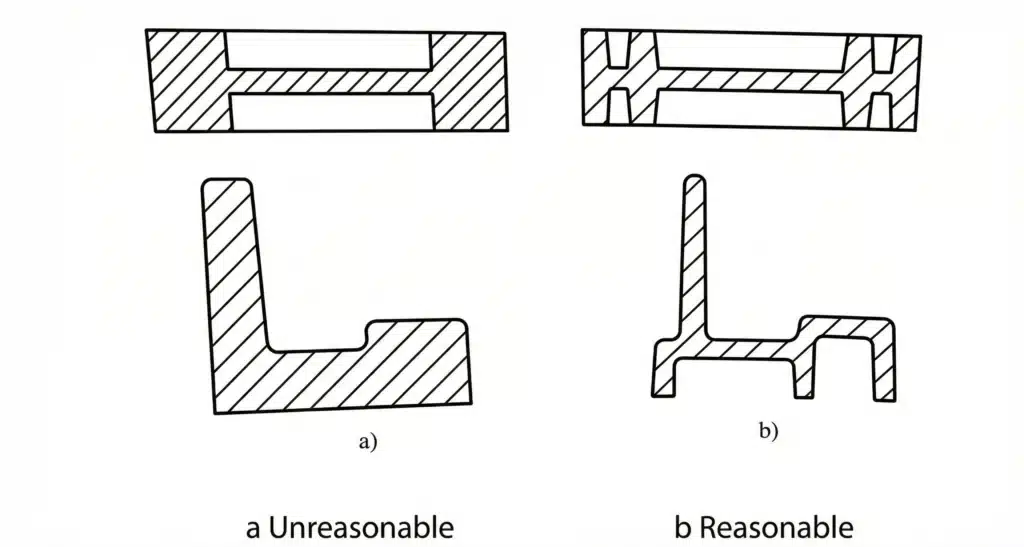

(1) Pilih ketebalan dinding yang wajar

Jika dindingnya terlalu kurus, lelehan sulit diisi, menyebabkan tembakan pendek, penutupan dingin, atau fitur tidak lengkap.
Jika dindingnya terlalu tebal, pemadatannya lambat dan butirannya kasar, yang meningkatkan risiko:

• Cacat internal: porositas penyusutan, porositas gas, segregasi
• Cacat permukaan: cekungan dan depresi
• Sifat mekanik yang lebih rendah dan bobot serta biaya yang lebih tinggi

Sebagai pedoman umum untuk HPDC:

• The ketebalan dinding maksimum dari sebagian besar die casting harus tidak melebihi ~5 mm.
• Bagian dinding tipis (dalam kemampuan proses) membantu meningkatkan kepadatan, kekuatan, dan ketahanan tekanan.
• Daerah yang tebal secara lokal harus dicoret sehingga ketebalan dinding keseluruhan menjadi lebih seragam dan berat komponen berkurang.

Luas Dinding (cm²)	Paduan Al & Mg – Ketebalan Dinding Minimum (mm)	Paduan Al & Mg – Ketebalan Dinding yang Direkomendasikan (mm)	Paduan Zn – Ketebalan Dinding Minimum (mm)	Paduan Zn – Ketebalan Dinding yang Direkomendasikan (mm)
≤ 25	0.8	2.0	0.5	1.5
25 ~ 100	1.2	2.5	1.0	1.8
100 ~ 500	1.8	3.0	1.5	2.2
> 500	2.5	3.5	2.0	2.5

Bila daerah setempat harus lebih tebal karena alasan fungsional, gunakan kantong atau bagian berongga untuk mengurangi massa dan menjaga pola pemadatan tetap seragam.

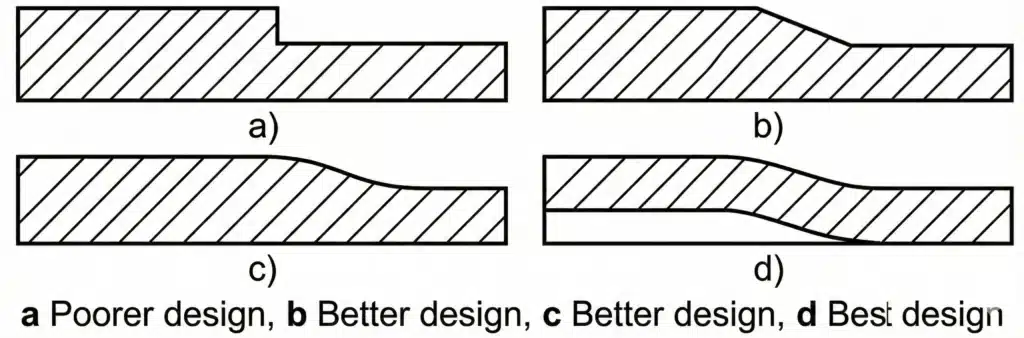

(2) Mempertahankan ketebalan dinding yang seragam dan transisi yang halus

Sebisa mungkin, penampang hasil pengecoran cetakan harus memiliki ketebalan dinding yang seragam atau hanya perubahan bertahap. Jika perbedaan tidak dapat dihindari (karena fungsi atau perakitan), rasio bagian tebal terhadap bagian tipis umumnya tidak boleh melebihi 3:1.

Tip desain:

• penggunaan transisi yang dirancang atau meruncing untuk menghindari lonjakan ketebalan yang tiba-tiba.
• Hindari bagian “tangga” di mana aliran logam tiba-tiba melambat atau bertambah cepat.
• Ingatlah bahwa bagian dengan ketebalan yang berbeda akan mengeras pada waktu yang berbeda, yang dapat menimbulkan tekanan internal yang besar dan menyebabkan retak dan distorsi.

Transisi yang dirancang dengan baik membantu:

• Menstabilkan aliran lelehan dan meningkatkan pengisian
• Mengurangi turbulensi dan lipatan permukaan
• Minimalkan tekanan internal dan risiko deformasi

2. Ukuran dan Kedalaman Lubang Minimum

Lubang yang sangat kecil atau sangat dalam sulit untuk diisi dan diberi ventilasi di HPDC, selain itu juga melemahkan cetakan.

Secara umum:

• Untuk paduan aluminium dan magnesium, yang diameter lubang praktis minimum adalah sekitar 2.0 – 2.5 mm.
• Untuk paduan seng, karena fluiditas yang lebih baik, diameter lubang praktis minimum bisa tentang 1.0 – 1.5 mm.
• Kedalaman lubang ekonomis biasanya sekitar 4–6 kali diameter (4d–6d), Dan batas teknis bisa tentang 8–12 hari, tergantung pada paduan dan apakah lubangnya buta atau tembus.

Jika lubang harus lebih kecil atau lebih dalam dari pedoman ini:

• Mempertimbangkan pengecoran ceruk dangkal / tanda pilot dan melengkapi fitur tersebut dengan pengeboran atau reaming.
• Pada saat yang sama, periksa lubang ke lubang, lubang ke tepi, dan lubang ke slot jarak untuk memastikan baja cetakan memiliki kekuatan yang cukup untuk menahan beban termal dan mekanis.

3. Hindari Bagian Die yang Terlalu Tipis

Desain struktural bagian tersebut secara langsung memengaruhi bagian tertipis dari rongga cetakan :

• Jika baja cetakan di beberapa daerah terlalu kurus, kekuatannya menurun tajam.
• Di bawah siklus suhu tinggi dan tekanan injeksi yang berulang, area tipis tersebut rentan terhadap deformasi, pembengkokan, retak, atau kerusakan.

Dari perspektif DFM, geometri komponen harus menghindari pemaksaan cetakan untuk memiliki serpihan baja tipis atau rusuk yang sangat sempit di rongga.

4. Desain Tulang Rusuk

Tulang rusuk dalam die casting memiliki dua tujuan utama:

1. Meningkatkan kekakuan dan kekuatan bagian tersebut dan mengurangi deformasi (bukan hanya menebalkan dinding).
2. Memandu aliran logam untuk meningkatkan pengisian dan mengurangi cacat.

(1) Dimensi tulang rusuk

Referensi desain umum (T = ketebalan dinding nominal):

• Ketebalan dasar tulang rusukt:
  • Khas 0.6–1.0 × T, dan secara umum tidak lebih besar daripada ketebalan dinding lokal.
• Tinggi tulang rusukH:
  • Biasanya Tinggi ≤ 5 × T.
• Jari-jari fillet di pangkal tulang rusukR:
  • Khas t ≤ R ≤ 1.25t, dan seringkali mendekati ketebalan dinding lokal.
• Sudut draf pada tulang rusuk:
  • Sekitar 1–3 ° untuk memudahkan pengeluaran.

(2) Hindari pelat datar berukuran besar

Permukaan datar yang besar tanpa rusuk mudah melengkung, penyok, atau bergetar saat digunakan. Menambahkan rusuk yang terorientasi dengan benar :

• Meningkatkan kekakuan
• Menstabilkan pengisian
• Mengurangi tenggelam dan deformasi lokal

(3) Sesuaikan arah tulang rusuk dengan aliran logam

Jika memungkinkan, arahkan rusuk-rusuk ke arah pengisian :

• Membantu aliran lelehan lebih stabil
• Mengurangi zona mati dan turbulensi
• Meningkatkan evakuasi udara

(4) Susun tulang rusuk secara simetris dan merata

• Cinta untuk tata letak tulang rusuk yang seimbang dan simetris untuk mendistribusikan kekakuan dan penyusutan secara lebih merata.
• Hindari persimpangan tulang rusuk yang menciptakan simpul yang sangat tebal, yang rentan terhadap penyusutan porositas dan tenggelam.

5. Sudut Draft

Paduan logam yang berbeda memiliki kecenderungan yang berbeda untuk menempel pada cetakan, sehingga sudut kemiringan yang direkomendasikan pun bervariasi:

• Paduan aluminium: daya rekat tertinggi; permukaan bagian dalam biasanya membutuhkan ~ 1 ° minuman.
• Paduan magnesium: sedikit kurang adhesi; permukaan bagian dalam sekitar 0.75 °.
• Paduan seng: daya rekat terendah; permukaan bagian dalam sekitar 0.5 °.

Untuk permukaan luar , sudut kemiringan biasanya dua kali lipat dari kemiringan internal untuk memastikan hasil coran tetap berada di sisi yang bergerak (inti) selama proses pengeluaran.

Ingat:

• Tekstur lokal, EDM, atau kekasaran mungkin memerlukan draf tambahan.
• Fitur kompleks (tulang rusuk dalam, tonjolan) sering kali mendapat manfaat dari draft yang lebih besar untuk mengurangi lengket dan keausan cetakan.

6. Desain Fillet dan Sudut

(1) Hindari sudut tajam eksternal

Sudut tajam eksternal menyebabkan banyak masalah:

• Logam tipis di tepinya → pengisian yang buruk ke struktur lemah
• Konsentrasi tegangan → lebih tinggi risiko retak
• Masalah keselamatan selama penanganan

Gunakan jari-jari luar jika memungkinkan.

(2) Gunakan fillet internal; hindari sudut tajam internal

Fillet internal pada persimpangan dinding sangat penting untuk kualitas komponen dan umur pakai cetakan :

• Meningkatkan aliran logam, mengurangi turbulensi, dan membantu udara keluar
• Sangat mengurangi konsentrasi stres dan risiko retak
• Mengurangi tekanan termal pada cetakan, meningkatkan mati hidup

Peraturan umum:

• Jari-jari fillet internal ≈ ketebalan dinding lokal
• Jari-jari luar = jari-jari dalam + ketebalan dinding

Fillet yang terlalu kecil akan berperilaku seperti sudut tajam; fillet yang terlalu besar akan menebal secara lokal pada bagian tersebut dan dapat menyebabkan porositas penyusutan dan cekungan permukaan.

(3) Manfaat untuk pelapisan dan finishing

Untuk cetakan die casting yang memerlukan pelapisan listrik atau pelapisan lainnya , fillet membantu mencapai hal-hal berikut:

• Distribusi arus lebih seragam
• Ketebalan lapisan lebih seragam
• Risiko terbakar atau titik tipis di sudut lebih kecil

7. Desain Bos (Pos Dukungan)

Tonjolan (boss) umum ditemukan pada komponen HPDC untuk pemasangan, pengencangan, dan struktur pendukung. Desain tonjolan yang baik harus memperhatikan ketebalan dinding yang seragam dan kekuatan baja cetakan.

Poin-poin penting:

• Hindari bos yang terlalu dekat dengan dinding atau satu sama lain
  • Jika bos terlalu dekat, bagian dinding dalam cetakan atau pengecoran menjadi sangat tipis atau sangat tebal, yang berbahaya bagi kualitas dan umur cetakan.

• Batasi tinggi bos
  • Bos yang terlalu tinggi sulit diisi dan secara mekanis lemah. Pertimbangkan untuk mengurangi tingginya atau menopangnya dengan tulang rusuk.
• Tambahkan tulang rusuk di sekitar bos
  • Gunakan rusuk melingkar atau radial untuk meningkatkan kekuatan dan membantu pengisian.
  • Hindari bos yang “terisolasi” tanpa dukungan struktural.

• Optimalkan bos miring
  • Untuk bos miring, mendesain ulang geometri seringkali dapat menghindari mekanisme inti samping yang rumit dan menyederhanakan dadu, menurunkan biaya perkakas.

8. Huruf dan Logo

(1) Huruf timbul lebih disukai

Untuk nomor bagian, logo, dan simbol:

• Desain mereka sebagai fitur yang ditinggikan pada pengecoran (tersembunyi dalam cetakan).
• Ini terus berlanjut biaya pemesinan dan perawatan cetakan lebih rendah dibandingkan dengan mengukir huruf tersembunyi pada coran.

(2) Dimensi huruf yang direkomendasikan

Untuk memastikan pengisian dan keterbacaan yang baik:

• Lebar goresan minimum W: 0.25 mm
• Tinggi huruf H: 0.25 – 0.5 mm
• Sudut draf θ: ≥ 10 °

Selain itu:

• Hindari huruf pada dinding samping yang akan membutuhkan inti samping atau membuat undercut.
• Tempatkan teks pada permukaan yang sejajar dengan arah tarikan utama untuk menyederhanakan dadu.

9. Desain Benang

Thread merupakan fitur sensitif dalam HPDC.

• Untuk benang eksternal, hindari bagian berulir panjang penuhSediakan zona masuk dan keluar tanpa ulir jika memungkinkan.
• Untuk benang dalam, jangan melemparkannya langsung dalam kebanyakan kasus. Karena masalah pengisian, ventilasi, dan pembersihan cetakan, umumnya lebih baik untuk:
  • Lemparkan sebuah lubang inti dengan desain DFM yang tepat
  • Selesaikan utas dengan penyadapan atau pembentukan benang, atau
  • penggunaan sisipan berulir dimana sesuai

Pendekatan ini meningkatkan akurasi dimensi dan kinerja layanan sambungan berulir.

10. Memudahkan Pemangkasan Flash dan Gerbang

Pelepasan flash dan gate merupakan bagian penting dari biaya produksi die casting. Desain komponen yang baik dapat membuat operasi ini lebih cepat dan lebih andal.

Pedoman utama:

• Hindari sudut tajam antara dinding dan garis perpisahan
  • Sudut tajam pada garis perpisahan membuat pemangkasan menjadi sulit dan meningkatkan risiko kerusakan kosmetik.

• Sederhanakan geometri bagian di dekat garis perpisahan
  • Bentuk rumit yang menyebabkan area kilatan sangat tersembunyi atau bergerigi akan memerlukan lebih banyak pekerjaan manual.
  • Jika memungkinkan, buatlah garis perpisahan sederhana dan halus.

• Hindari persyaratan kosmetik yang terlalu ketat di area gerbang
  • Jika desainnya menghendaki gerbang yang sepenuhnya tidak terlihat dan area penghilangan flash, pemesinan atau pemolesan tambahan mungkin diperlukan, sehingga meningkatkan biaya.
  • Jika fungsinya memungkinkan, kendurkan persyaratan kosmetik di sekitar gerbang untuk mengurangi langkah pemrosesan.

11. Persyaratan Toleransi untuk Die Casting

(1) Memahami biaya toleransi yang ketat

Toleransi komponen yang sangat ketat secara langsung menyiratkan toleransi cetakan yang sangat ketat , yang menimbulkan beberapa efek samping:

• Tertinggi biaya pembuatan cetakan
• Singkat mati hidup karena tekanan dan keausan yang tinggi
• Lebih sering perawatan dan penggantian cetakan
• Peningkatan frekuensi inspeksi dan lebih banyak komponen die
• Tertinggi tingkat memo untuk pengecoran

Oleh karena itu, dari sudut pandang DFM:

Tetapkan toleransi pengecoran selonggar mungkin , asalkan persyaratan fungsional dan perakitan tetap terpenuhi sepenuhnya.

(2) Mengurangi pemesinan dengan menggunakan toleransi fungsional

Dengan bersantai jika memungkinkan:

• Banyak dimensi yang dapat dipegang “seperti yang dilakukan”, menghilangkan pemesinan.
• Hal ini mengurangi biaya dan menjaga lapisan permukaan padat dari pengecoran.

(3) Gunakan garis perpisahan untuk mengontrol dimensi kritis

Pemilihan garis perpisahan yang strategis dapat meningkatkan kontrol toleransi:

• If konsentrisitas D1 dan D2 sangat penting → pilih garis perpisahan yang membuat mereka tetap di dalam setengah dadu yang sama.
• If D1 dan D3 harus konsentris → sesuaikan garis perpisahan sebagaimana mestinya.
• Jika konsistensi D1 di salah satu ujungnya penting → posisikan garis pemisah sehingga permukaan kritis tetap berada dalam satu rongga setengah.

Tujuannya adalah untuk meminimalkan pergerakan relatif antara fitur-fitur penting dengan menjaga agar fitur-fitur tersebut tetap berada di sisi yang sama pada dadu.

12. Sederhanakan Struktur Die dan Kurangi Biaya Perkakas

Dari perspektif DFM (Design for Manufacturing), komponen die casting yang baik adalah komponen yang tidak memerlukan cetakan yang rumit.

(1) Hindari undercut internal

Undercut internal hanya dapat dibentuk dengan inti samping atau pemesinan sekunder , yang:

• Meningkatkan kompleksitas dan biaya cetakan
• Meningkatkan waktu siklus dan persyaratan pemeliharaan

Jika memungkinkan, rancang ulang komponen tersebut menjadi:

• Ganti undercut internal dengan fitur terbuka selaras dengan arah tarikan utama
• Konsolidasikan fitur untuk menghindari beberapa tindakan sampingan

(2) Hindari undercut eksternal

Untuk permukaan luar:

• Mendesain ulang tonjolan, kait, atau ceruk yang menciptakan potongan eksternal sehingga dapat ditarik ke dalam arah bukaan utama.
• Pertimbangkan untuk mengganti geometri undercut dengan alternatif snap-fit di majelis atau dengan komponen terpisah jika diperlukan.

(3) Pastikan gerakan inti samping tidak terhalang

Jika inti samping tidak dapat dihindari, periksa bahwa:

• Tidak ada iga, bos, atau fillet blok gerakan inti.
• Inti dapat bergerak sepenuhnya masuk dan keluar tanpa gangguan.

Kadang-kadang perubahan kecil pada geometri bagian (misalnya, memindahkan tulang rusuk atau mengubah fillet) dapat memungkinkan mekanisme inti samping yang jauh lebih sederhana dan lebih andal.

(4) Hindari fillet di sepanjang garis perpisahan

Fillet pada garis perpisahan:

• Mempersulit pemesinan die
• Mengurangi kekuatan baja die lokal
• Jadikan penyegelan dan kontrol flash lebih sulit

Jika memungkinkan, jaga agar garis pemisah tetap tajam dan bersih , dan letakkan fillet agak jauh dari garis tersebut.

(5) Pilih garis perpisahan yang sederhana

Saat membandingkan garis perpisahan kandidat:

• Lebih suka yang menghasilkan struktur die paling sederhana, dengan lebih sedikit inti samping ke pemesinan lebih mudah.
• Sebuah dadu yang lebih sederhana umumnya lebih kuat, lebih murah, dan lebih mudah dirawat.

13. Pemesinan pada Die Casting

(1) Hindari pemesinan bila memungkinkan

Pengecoran mati sudah dapat mencapai tingkat akurasi dimensi dan kualitas permukaan yang relatif tinggi. Pemesinan harus dihindari ketika:

• Toleransi fungsional dapat dipenuhi dalam kondisi as-cast.
• Persyaratan kosmetik dapat dipenuhi dengan permukaan coran atau finishing sederhana.

Alasan:

• Permukaan die casting adalah lapisan kulit padat dan berkekuatan tinggiPemesinan menghilangkan lapisan ini dan memperlihatkan bagian dalam yang lebih berpori.
• Porositas lokal mungkin terekspos selama pemesinan, yang menyebabkan kebocoran atau cacat kosmetik.
• Setiap operasi permesinan tambahan menambahkan biaya dan waktu tunggu.

(2) Desain untuk pemesinan mudah dengan stok minimal

Kapan pemesinan benar-benar diperlukan:

• Rancang bagian tersebut sehingga permukaan permesinannya mudah diakses dengan alat standar.
• Hindari kantong yang dalam atau pendekatan alat yang aneh.
• Menjaga tunjangan pemesinan sekecil mungkin untuk melindungi kulit padat dan mengurangi waktu siklus.

Kelonggaran umum (satu sisi), tergantung pada ukuran:

1. Toleransi Pemesinan Permukaan

Ukuran Maksimum Permukaan yang Dikerjakan (mm)	≤ 50	50-120	120-260	260-400	400-630
Kelonggaran Pemesinan Satu Sisi (mm)	0.3-0.5	0.4-0.7	0.6-1.0	0.8-1.4	1.2-1.8

2. Kelonggaran Pemesinan Lubang

Diameter Lubang (mm)	≤ 6	6-10	10-18	18-30	30-50	50-80
Kelonggaran Pemesinan (mm)	0.05	0.10	0.15	0.20	0.25	0.30

• Permukaan datar: kira-kira 0.3 – 1.8 mm seiring bertambahnya ukuran dari kecil (~50 mm) ke besar (~600+ mm).
• Diameter lubang: kira-kira 0.05 – 0.30 mm stok tergantung pada diameter.

Nilai yang tepat harus dipilih berdasarkan kemampuan proses dan persyaratan kualitas.

14. Gunakan Die Casting untuk Menyederhanakan Struktur Produk dan Mengurangi Biaya

Terakhir, desain pengecoran cetakan bukan hanya tentang membuat bagian yang "dapat dicor"; ini juga merupakan kesempatan untuk mengoptimalkan keseluruhan produk dari sudut pandang DFA (Design for Applications).

(1) Mengganti komponen mesin dengan die casting

Bila beban, presisi, dan kondisi pengoperasian memungkinkan:

• Komponen baja atau aluminium yang rumit dapat diganti dengan pengecoran mati tunggal, secara drastis mengurangi:
  • Limbah bahan
  • Waktu pengerjaan
  • Langkah-langkah penanganan dan perakitan komponen

(2) Mengurangi jumlah komponen menggunakan die casting multifungsi

Komponen hasil cetakan die-casting dapat menghasilkan geometri 3D yang kompleks dan fungsi terintegrasi , seperti:

• Dilengkapi rusuk, bos, klip, dan fitur pengikat bawaan
• Housing terintegrasi, bukan pelat dan braket terpisah
• Perisai EMI untuk produk elektronik dengan mengganti rumah plastik dengan cangkang die cast konduktif

Dengan menggabungkan fungsi secara cerdas, Anda dapat:

• Mengurangi jumlah komponen
• Sederhanakan perakitan dan logistik
• Lebih rendah secara keseluruhan biaya sistem sambil meningkatkan ketahanan

Dari Desain hingga Pengiriman – Bagaimana Cetakan Cor Mendukung Proyek Die Casting Anda

Di Cast Mold, kami memperlakukan desain komponen die casting sebagai titik awal kualitas, bukan sebagai hal yang dipikirkan kemudian. Berbasis di Dongguan dan Shenzhen, tim kami menggabungkan pembuatan cetakan internal , die casting tekanan tinggi (HPDC), permesinan CNC, dan penyelesaian permukaan di bawah sistem mutu ISO 9001 & IATF 16949 untuk menjaga setiap proyek dapat dilacak dan stabil dari desain hingga produksi massal.

Untuk proyek baru, kami biasanya memulai dengan tinjauan DFM (Design for Manufacturing) dan, jika diperlukan, simulasi Moldflow untuk mengevaluasi keseragaman ketebalan dinding, tata letak saluran masuk dan ventilasi, kekuatan inti, dan risiko porositas atau distorsi. Hal ini memungkinkan kami untuk mengoptimalkan struktur bagian dan cetakan secara bersamaan – mengurangi siklus percobaan, mempersingkat waktu tunggu, dan melindungi umur pakai alat.

Setelah desain dikonfirmasi, ruang perkakas dan bengkel HPDC kami bekerja sebagai satu sistem: pemesinan presisi pada cetakan , parameter penembakan yang terkontrol, dan inspeksi CMM pada dimensi kritis memastikan bahwa apa yang Anda modelkan adalah apa yang Anda terima. Baik Anda membutuhkan pengambilan sampel cepat, validasi batch kecil, atau produksi massal yang stabil , tujuan kami sederhana: presisi dari desain hingga pengiriman.

Jika Anda sedang mengembangkan komponen coran aluminium atau seng baru dan ingin memeriksa apakah strukturnya benar-benar dapat diproduksi, Anda dipersilakan untuk berbagi model 3D dan gambar 2D Anda dengan kami. Kami dapat memberikan saran DFM (Design for Manufacturing) praktis + paket penawaran harga , dan membantu Anda mengubah konsep yang baik menjadi solusi pengecoran yang andal.
