Moulage sous vide pour les pièces de très grande taille : l’avènement des barres de 50 millions de livres.

Lorsque Tesla a utilisé pour la première fois la Giga Press pour intégrer plus de 70 pièces du soubassement arrière du Model Y en une seule pièce moulée, les coûts de fabrication ont chuté d'environ 40 % et la surface au sol a été réduite d'environ 30 %. Cette innovation a profondément transformé l'industrie automobile et a déclenché une course mondiale vers la méga-moulage et le moulage sous pression intégré. Les constructeurs automobiles chinois tels que BYD, Geely, NIO et Dongfeng ont tous investi massivement dans des centres de moulage sous pression d'une capacité de 10 000 tonnes, dédiés aux structures de carrosserie monoblocs.

Derrière cette révolution du « casting unique », une révolution plus discrète mais tout aussi décisive est en cours : moulage sous videDans les grandes structures intégrées, le contrôle du vide poussé devient la principale frontière entre une production de masse stable et l'absence de défauts cachés.

Pourquoi le moulage sous vide est important pour le moulage à grande échelle

De la Gigapress Tesla aux lignes chinoises de 16 000 tonnes

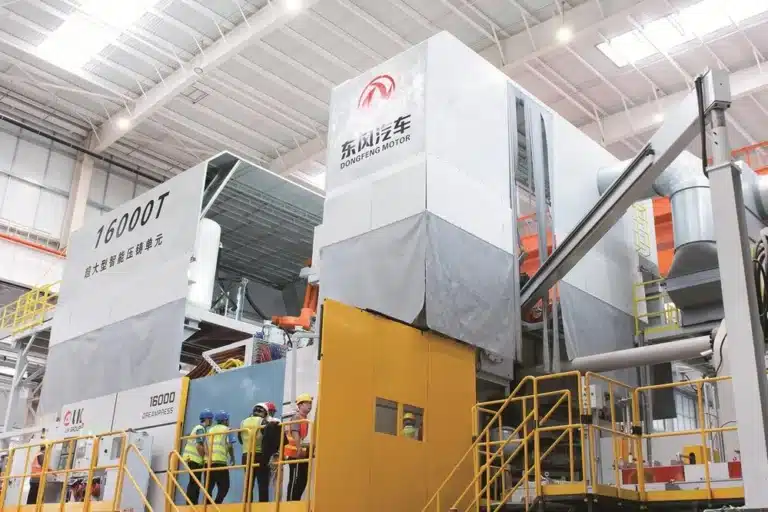

En Octobre 2025, Dongfeng Motor a annoncé la mise en service d'une ligne de moulage sous pression intégrée de 16 000 tonnes.Actuellement la plus grande presse au monde en termes de tonnage, cette ligne peut produire 300 000 ensembles de grandes pièces structurelles par an. En moins de deux minutes, de l'aluminium en fusion à 720 °C remplit un plateau de batterie de 2.1 m × 1.6 m destiné aux véhicules à énergies nouvelles.

À mesure que la force de pressage augmente et que les pièces moulées deviennent plus grandes et plus complexes, le volume de la cavité croît considérablement, les trajets de remplissage s'allongent et se complexifient, et le risque d'air emprisonné augmente fortement. Lorsque le métal en fusion s'écoule à plusieurs dizaines de mètres par seconde, tout gaz qui ne peut s'échapper à temps est déchiré, entraîné et dispersé dans le bain, créant une porosité interne et un important emprisonnement d'air.

Ces pores cachés agissent comme de minuscules « bombes à retardement » à l'intérieur de la pièce moulée, compromettant les performances mécaniques, la durée de vie en fatigue et l'étanchéité. Pour des pièces moulées de structures aussi grandes, Les systèmes de vide traditionnels ne répondent plus aux exigencesUn vide poussé (≤ 50 mbar) ou même un ultra-vide (≤ 30 mbar) est nécessaire pour éliminer efficacement le gaz de la cavité.

Porosité, résistance et seuil de la barre de 50 m

De nombreuses études démontrent une corrélation claire entre le niveau de vide et les propriétés mécaniques des pièces moulées sous pression en alliage d'aluminium : Plus le vide est poussé (plus la pression absolue est faible), plus la porosité est faible et plus la résistance mécanique est élevée.

Lorsque le niveau de vide s'améliore à partir de Barre de 100 m à barre de 50 m, la porosité peut diminuer de environ 55 à 65 %, tandis que la résistance à la traction augmente de 12-18%Dans le domaine du moulage sous pression haut de gamme, Barre de 50 m est désormais largement considérée comme le seuil d'entrée pour le « moulage sous vide poussé », et Barre de 30 m désigne la plage cible pour les applications avancées telles que les grandes structures de carrosserie intégrées.

Autrement dit, le système de vide n'est plus seulement un dispositif auxiliaire ; il détermine si une ligne moderne de moulage sous pression à haute pression (HPDC) peut fournir de manière constante des pièces structurelles aux performances de qualité automobile.

Comment le système de vide devient le « système respiratoire » du HPDC

Si la machine de moulage sous pression est le « cœur » de la chaîne de production, alors la Le système de vide est son système respiratoireEn une fraction de seconde, il doit éliminer l'air de la cavité afin que le métal en fusion puisse se solidifier dans un environnement propre.

La qualité de la respiration détermine la santé du plâtre. Pour une respiration efficace, il faut à la fois des voies respiratoires bien conçues (orifices et valves de vide) et une capacité pulmonaire suffisante (pompes et réservoirs à vide).

Blocs de refroidissement – ​​Orifices de ventilation passifs auto-obturants

Les blocs de refroidissement représentent un exemple typique évent passif auto-obturantIls sont relativement simples, peu coûteux et faciles à entretenir.

• La matrice est conçue avec des ouvertures d'aération étroites en fin de remplissage.
• Lorsque le métal en fusion s'écoule dans cette zone, il entre en contact avec le bloc de refroidissement (souvent en cuivre-béryllium), perd rapidement de la chaleur et se solidifie.
• Le bouchon métallique massif scelle alors automatiquement l'orifice de ventilation, empêchant toute évacuation supplémentaire et évitant les risques d'inflammation.

Le cuivre-béryllium ayant une conductivité thermique jusqu'à environ sept fois supérieure à celle des aciers à outils classiques, le bloc de refroidissement peut absorber la chaleur et solidifier le métal extrêmement rapidement, permettant ainsi des conceptions compactes.

Cependant, le canal d'évacuation d'un bloc de refroidissement est étroit et souvent sinueux. La résistance à l'écoulement est élevée et l'efficacité d'évacuation limitée. Il existe également un risque d'obstruction par des particules métalliques collées ou une contamination par l'agent de démoulage. C'est pourquoi les blocs de refroidissement sont mieux adaptés à points de ventilation auxiliaires ou des pièces pour lesquelles les exigences en matière de moulage sous vide ne sont pas extrêmement élevées.

Vannes hydrauliques/pneumatiques – Vide semi-industriel

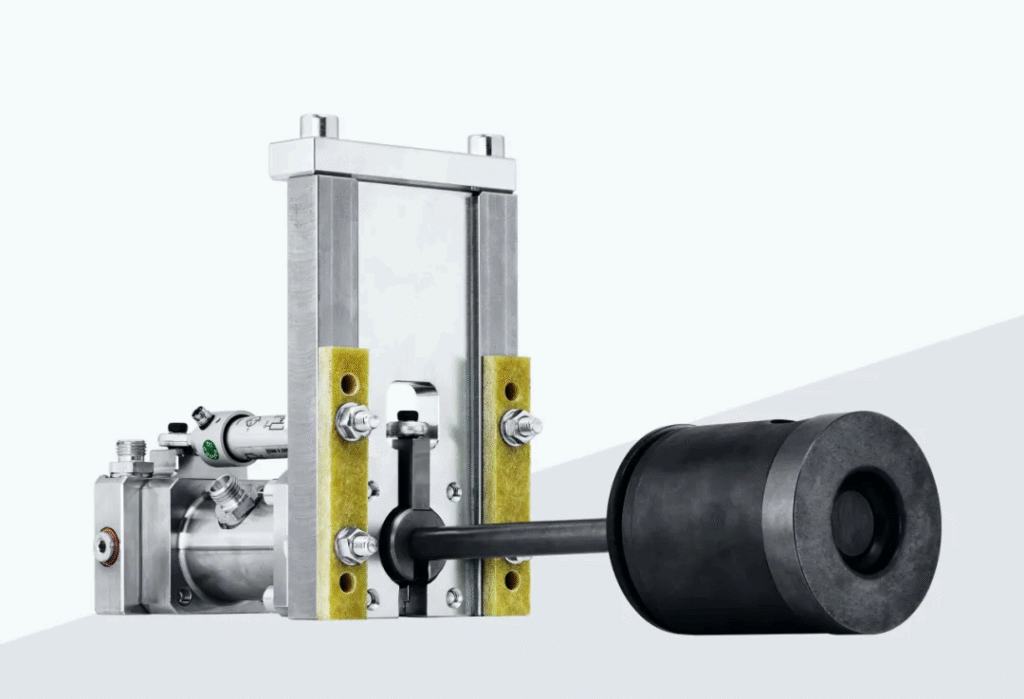

Les vannes à vide à actionnement hydraulique ou pneumatique constituent la principale solution pour vide semi-processus.

• Elles offrent généralement une section de ventilation relativement importante et peuvent fournir un débit d'évacuation instantané élevé.
• La fermeture de la vanne est commandée par des signaux externes, par exemple des programmes horaires ou des capteurs liés à la position du piston.

L'avantage est un contrôle précis et reproductible. La limitation est que la vanne doit se fermer. avant Le processus de remplissage s'interrompt afin d'éviter que le métal en fusion ne pénètre dans l'évent. Tout délai de réponse du système de contrôle oblige les ingénieurs à fermer la vanne encore plus tôt. De ce fait, les gaz générés lors des dernières étapes du remplissage ne peuvent être évacués, ce qui limite le niveau de vide final.

Vannes cinétiques mécaniques – Vide pour processus complet

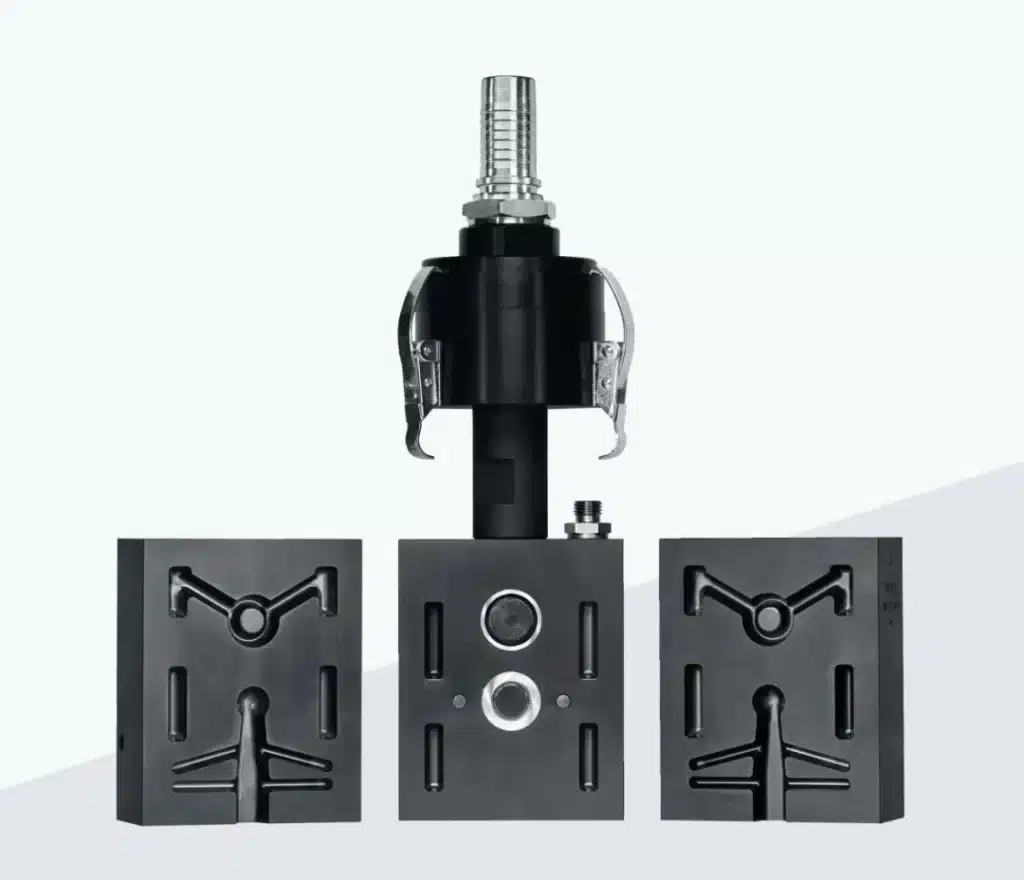

Les vannes cinétiques mécaniques (à impact) sont les Composant essentiel pour obtenir un vide quasi complet du processus.

• La vanne est installée à l'extrémité de la cavité, près de la dernière zone remplie.
• Elle ne dépend pas d'un contrôle externe ; c'est plutôt l'avancée du métal en fusion lui-même qui déclenche la fermeture.
• Lorsque la face avant métallique atteint et heurte la soupape, son énergie cinétique entraîne le noyau de la soupape pour fermer l'évent.

Comme la vanne reste ouverte jusqu'à l'arrivée du métal, la cavité peut être vidée pendant presque toute la durée du remplissage, ce qui est essentiel pour atteindre de très faibles pressions résiduelles. Parallèlement, la durée de fermeture s'adapte automatiquement au comportement réel du remplissage et est moins sensible aux petites variations des paramètres de procédé ou de la géométrie. Cela rend les vannes cinétiques mécaniques particulièrement adaptées à grandes pièces moulées sous pression intégrées où la robustesse du processus est essentielle.

Pompe à vide vs réservoir à vide : deux architectures d’évacuation

Choisir la bonne architecture de moulage sous vide est aussi important que choisir le système de ventilation. Actuellement, il existe deux approches courantes pour mettre la cavité du moule sous vide :

1. Évacuation directe par la pompe à vide
2. Évacuation assistée par un réservoir à vide (réservoir à pression négative)

Pompage direct – Performances instantanées limitées

Dans la configuration à pompage direct, la pompe est reliée à la matrice et aspire directement l'air de la cavité.

Cette approche est simple, mais elle présente deux défis majeurs :

• Le disponible La fenêtre d'évacuation est très courte. en production réelle.
• Pour abaisser rapidement la pression dans la cavité, la pompe aurait besoin d'une vitesse de pompage instantanée extrêmement élevée.

En pratique, cela entraîne un faible rendement et une sous-utilisation de la puissance de la pompe. Par conséquent, Le pompage direct est rarement choisi pour le moulage sous vide poussé de grandes pièces structurelles..

Évacuation assistée par réservoir sous vide – La solution dominante

La solution courante et éprouvée sur le terrain consiste à utiliser un réservoir à vide entre la pompe et la filière.

• Un grand réservoir est d'abord mis sous vide poussé avant le tir.
• Durant la courte période de remplissage, la cavité est reliée à ce réservoir.
• La grande différence de pression entre la cavité et le réservoir permet débit très élevé et évacuation rapide, amenant rapidement la cavité au niveau de vide cible.

Dans cette configuration, la fonction principale de la pompe est de régénérer et de maintenir le réservoir à vide entre les prises de vue. Cela signifie que la conception est axée sur capacité de pompage moyenne sur le cycle completet non lors de pics de débit extrêmes sur quelques centaines de millisecondes. Cela réduit considérablement la puissance de pointe et la consommation d'énergie totale.

Le réservoir à vide agit comme un puissant "poumon", stockant l'énergie du vide et la libérant de manière explosive lorsque la matrice a besoin de « respirer ».

Simulation : Ventilation naturelle vs remplissage assisté par le vide

Pour une pièce moulée typique de soubassement arrière, la simulation a comparé deux cas :

• Ventilation naturelle (pas de moulage sous vide)

• Vide poussé avec ventilation et évacuation optimisées

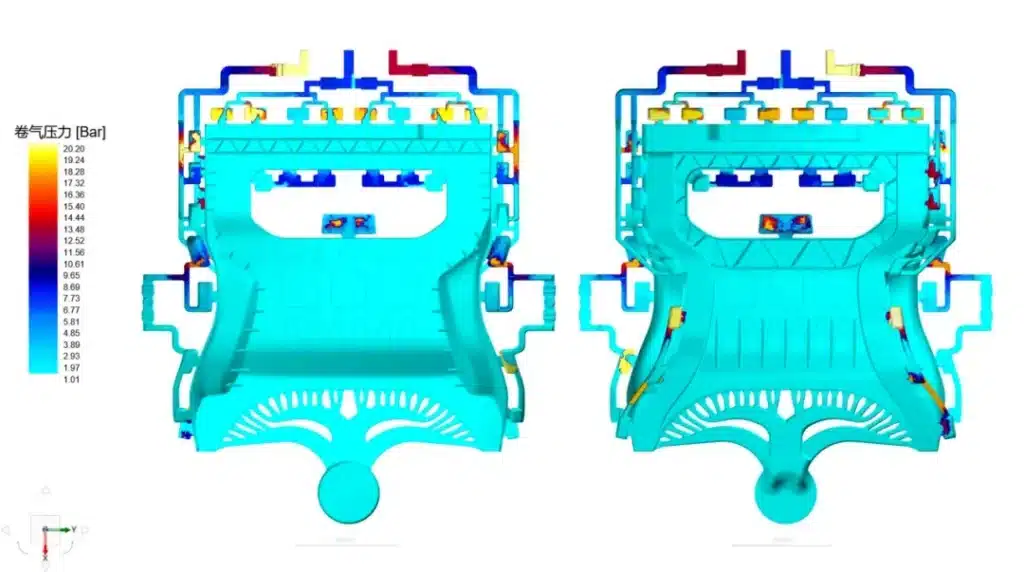

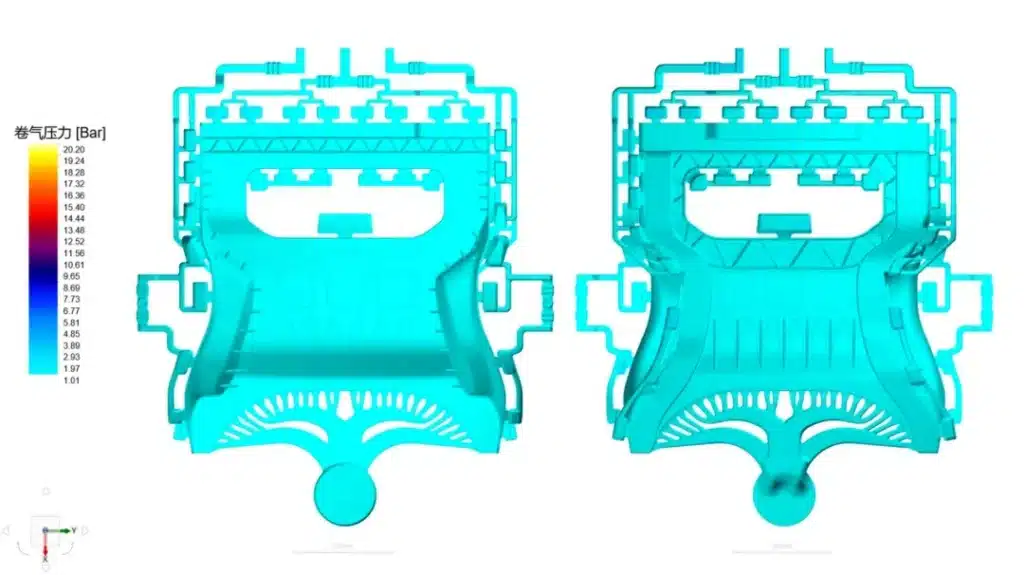

Dans le cas de la ventilation naturelle, les résultats montrent de vastes zones rouges et bleu foncé indiquant une pression d'air élevée et un risque important d'emprisonnement d'air. Dans le cas du moulage sous vide, ces zones critiques disparaissent presque complètement, ce qui prouve que Un vide poussé associé à une conception appropriée de l'évent permet de réduire considérablement l'emprisonnement d'air et d'assurer un remplissage stable..

Élaboration d'une stratégie de vide systémique pour HPDC

Disposer de composants avancés et d'une méthode d'évacuation performante ne constitue que le fondement. Pour construire un système véritablement robuste, il faut un système performant. procédé de moulage sous videNous avons besoin d'une intégration et d'un contrôle au niveau du système. Une architecture fortement recommandée combine :

• Systèmes de vide à double boucleet
• Contrôle du vide (quasi) complet du processus.

Système de vide à double boucle pour manchon et cavité

Dans le concept à double boucle, le manche à effet et cavité de matrice utiliser des boucles de vide indépendantes (pompes et/ou réservoirs séparés, ou au moins des circuits commandés individuellement) :

• La boucle A se concentre sur manche à effet, en réduisant rapidement la pression avant et pendant les premiers mouvements du piston afin d'éviter l'emprisonnement d'air au début du remplissage.
• La boucle B se concentre sur cavité, en maintenant un vide poussé pendant la phase de remplissage principale.

Ce découplage garantit que les opérations dans le manchon d'injection ne dégradent pas le niveau de vide initial de la boucle de cavité. En pratique, cela améliore considérablement le taux d'évacuation et le vide final dans la cavité, assurant ainsi une purge plus uniforme et fiable tout au long du processus.

Vide quasi intégral : de la pré-évacuation des canalisations à l’étanchéité finale

Un système de moulage sous vide haute performance coordonne les étapes suivantes :

1. Pré-évacuation des pipelines
   Après la fermeture de la matrice et avant que le piston ne recouvre l'orifice de coulée, le système de vide commence à évacuer les canalisations et les collecteurs. Ceci réduit le volume initial de gaz dans le système et prépare une évacuation rapide de la cavité.
2. Évacuation du manchon de tir
   Une fois que le piston a passé et scellé l'orifice de coulée, la boucle dédiée du manchon d'injection abaisse rapidement la pression du gaz devant le piston, créant un environnement de pression négative favorable à un écoulement régulier du métal.
3. Évacuation de la cavité avec vanne à vide principale
   Une fois le tir amorcé, le circuit de la cavité fonctionne à pleine capacité. La vanne hydraulique principale s'ouvre pour assurer une évacuation à haut débit jusqu'à ce que la face avant métallique s'approche de la vanne ou atteigne le point de basculement prédéfini pour le tir à haute vitesse. Des capteurs ou une logique de commande déclenchent alors la fermeture rapide de la vanne.
4. Évents auxiliaires jusqu'au remplissage complet
   Des points de ventilation supplémentaires (plaques de ventilation actives, blocs de refroidissement, etc.) continuent d'évacuer les zones locales jusqu'à ce qu'ils soient bloqués par du métal solidifié lorsque la cavité est entièrement remplie.

Grâce à cette stratégie coordonnée, Le processus d'évacuation et le remplissage métallique sont synchronisés autant que possible., se rapprochant ainsi d'une véritable opération de moulage sous vide à processus complet.

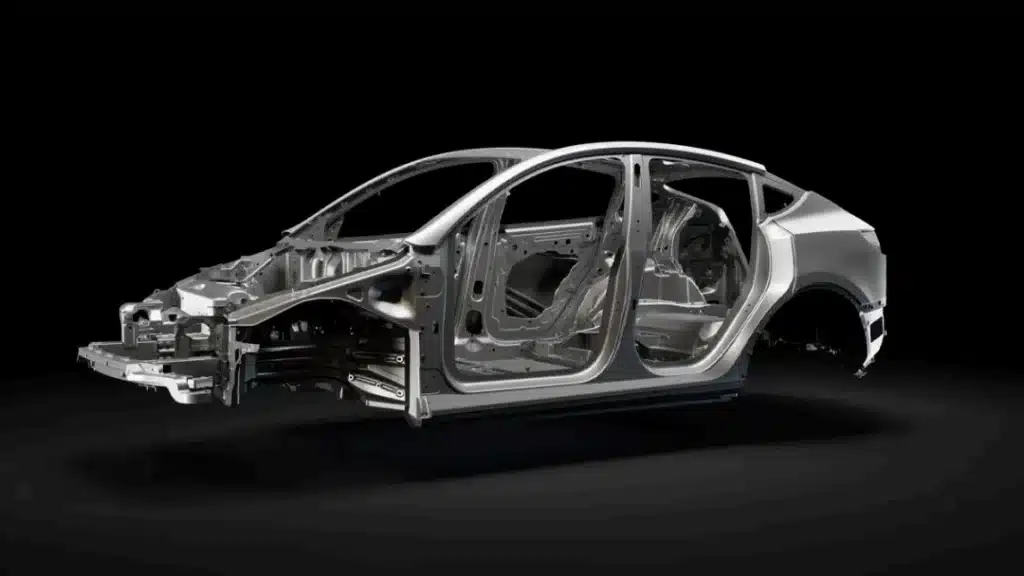

Tesla pratique le moulage sous vide poussé pour le Model Y Giga.

Tesla est l'un des premiers à avoir adopté à grande échelle moulage sous vide pousséPour la production du soubassement arrière du Model Y, Tesla utilise :

• L'IDRA Giga Press OL 6100 CS pour le moulage sous pression de très grande taille, et
• La Cellule modulaire Fondarex 6C système de vide.

Ce système prend en charge six canaux à vide indépendants:

• Un canal est dédié au manchon de tir.
• Les autres sont répartis autour de la cavité en fonction de la complexité structurelle et reliés à des éléments de ventilation à haut rendement tels que des blocs de refroidissement et des vannes mécaniques.

En production régulière, Tesla maintient une pression de cavité d'environ 50 mbar, certaines conditions de fonctionnement atteignant environ 30 mbar, atteignant la gamme de l'ultra-vide.

Grâce à cette configuration, Tesla aurait réalisé :

• Entre Amélioration de 25 % de la résistance du moulage de la partie arrière de la carrosserie
• À Propos 40% de réduction du temps de montage
• Cycle de production raccourci de « heures » à « minutes »

Ces résultats prouvent que Un contrôle précis et fiable du vide est un élément essentiel pour la réalisation de grandes pièces moulées intégrées..

Stratégies techniques clés pour réaliser un moulage sous vide à 50 mbar

Pour atteindre de manière stable une pression de 50 mbar ou moins en moulage sous vide, l'ensemble du système – des composants aux paramètres de procédé – doit être conçu comme une solution d'ingénierie intégrée. Les stratégies clés comprennent :

1. Optimiser les unités de ventilation à haute efficacité

• Utilisez des vannes à vide hydrauliques ou mécaniques de grand diamètre et à débit élevé comme évents de cavité primaire.
• Ajouter aérations auxiliaires stratégiquement placées (plaques de ventilation, blocs de refroidissement) pour traiter les zones spécifiques sujettes à l'emprisonnement de gaz.

2. Mettre en place un système d'évacuation à réponse rapide

• Préférez évacuation assistée par réservoir à vide, notamment les systèmes à double boucle pour le manchon et la cavité du plomb.
• Assurez-vous que le volume du réservoir et la capacité de la pompe permettent de fournir débit instantané élevé et vide profond durant la courte période de remplissage.

3. Élaborer une stratégie de ventilation complète

• Mettre en œuvre le pré-évacuation du pipeline pour minimiser le gaz initial.
• Utilisez le évacuation prioritaire ou synchrone du manchon de tir pour réduire le piégeage d'air en phase initiale.
• Maintenir évacuation de la cavité (quasi) à temps plein jusqu'à juste avant que le métal n'atteigne chaque orifice de ventilation.

4. Garantir une étanchéité optimale du système de matrice et d'injection

• Minimiser les fuites le long des lignes de séparation.
• Contrôle des jeux entre le piston et le manchon d'injection.
• Portez une attention particulière aux trous des broches d'éjection, aux interfaces de glissement et à toutes les autres voies de fuite potentielles.

Une excellente étanchéité est une condition préalable pour exploiter pleinement le potentiel du moulage sous vide.

5. Ajuster finement les paramètres de processus associés

• Optimiser le type et application des agents de libérationet contrôler précisément la quantité de produit pulvérisé afin de réduire la production de gaz à l'intérieur de la cavité.
• Utilisez le lubrification minimale contrôlée du piston pour éviter d'autres sources de gaz.
• Concevoir et régler courbe de tir (tir lent, accélération rapide, intensification finale) pour améliorer le comportement de l'écoulement et réduire davantage l'emprisonnement d'air.
