PVD vs CVD vs ALD : 7 différences essentielles pour le dépôt de couches minces haute performance

Couches minces – généralement inférieures à 1 pm Les couches minces, d'une épaisseur minimale, constituent le fondement de l'électronique moderne, de l'optique et de l'ingénierie de surface avancée. Comparées aux matériaux massifs, les couches minces peuvent être ajustées pour obtenir des propriétés électriques, optiques, magnétiques et de protection spécifiques, ce qui les rend essentielles pour… semi-conducteurs, capteurs, filtres optiques, dispositifs énergétiques et revêtements protecteurs.

Parmi les nombreuses méthodes de dépôt, trois technologies dominent aujourd'hui la fabrication de couches minces de haute valeur :

• PVD – Dépôt physique en phase vapeur
• CVD – Dépôt chimique en phase vapeur
• ALD – Dépôt de couches atomiques

Cet article explique le fonctionnement de chaque procédé, leurs principales variations (évaporation par faisceau d'électrons, pulvérisation cathodique magnétronique, PECVD, PE-ALD) et les avantages et inconvénients à prendre en compte lors du choix entre les différents procédés. PVD vs CVD vs ALD pour une application réelle.

1. Le dépôt de couches minces en bref

A couche mince Il s'agit d'une couche solide d'une épaisseur de quelques nanomètres à environ 1 μm, déposée sur un substrat. Les propriétés du film dépendent fortement de :

• composition et microstructure
• épaisseur et uniformité
• interface avec le substrat

La technologie de dépôt a un impact direct sur les performances et la fiabilité des dispositifs.

Les couches minces modernes sont utilisées dans :

• stockage d'informations magnétiques
• Microélectronique et circuits intégrés
• Revêtements et filtres optiques
• Catalyseurs et dispositifs énergétiques (par exemple, piles à combustible, cellules solaires)
• technologies d'affichage et de capteurs

Pour réaliser ces films, nous nous appuyons principalement sur méthodes de dépôt en phase gazeuse – PVD, CVD et ALD – qui utilisent tous des précurseurs en phase vapeur mais diffèrent par la manière dont le matériau est généré et dont il se développe sur la surface.

2. Comparaison rapide des techniques PVD, CVD et ALD

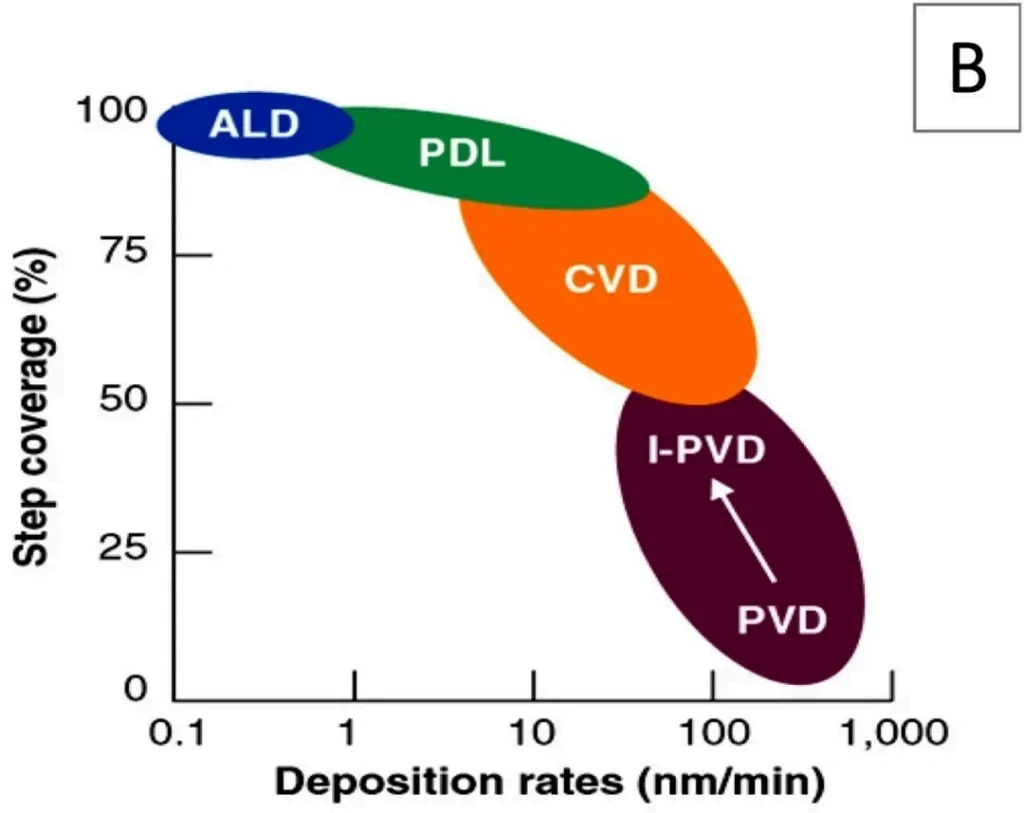

Une manière utile de comparer les techniques PVD, CVD et ALD consiste à examiner taux de couverture par étape vs taux de dépôt:

• PVD offre taux de dépôt élevés mais une couverture relativement faible des marches dans les tranchées profondes ou les structures à rapport d'aspect élevé.
• CVD donne taux de dépôt moyens et meilleure conformité, notamment dans les processus optimisés.
• ALD offre couverture des étapes et contrôle de l'épaisseur quasi parfaitsmais au prix de très faibles taux de dépôt.

En d'autres termes:

• Besoin de vitesse sur des surfaces relativement simples ? → PVD.
• Besoin de films denses et de haute qualité à un débit raisonnable ? → CVD / PECVD.
• Besoin d'un contrôle au niveau atomique dans des structures 3D ultra-complexes ? → ALD / PE-ALD.

Les sections suivantes détaillent chaque méthode.

3. Dépôt physique en phase vapeur (PVD)

3.1 Principe et étapes du processus

Le dépôt physique en phase vapeur Le procédé est réalisé sous vide. Un matériau source solide ou liquide est physiquement transformé en vapeur (atomes, molécules ou ions), transporté à travers un gaz à basse pression, puis condensé sur un substrat pour former un film mince.

Un procédé PVD générique comporte trois étapes principales :

1. Génération de vapeur – évaporation / pulvérisation cathodique
   • On applique de l'énergie à la source afin que des atomes soient libérés en phase gazeuse.
2. Transports
   • La vapeur se déplace dans le vide (parfois assistée par un plasma) vers le substrat.
3. Dépôt et croissance du film
   • Les atomes ou les ions se condensent et se nucléent à la surface, puis croissent pour former un film continu.

Deux grandes familles de PVD industrielles sont évaporation (y compris l'évaporation par faisceau d'électrons) et crachotant (souvent par pulvérisation cathodique magnétronique).

3.2 Évaporation par faisceau d'électrons (E-Beam)

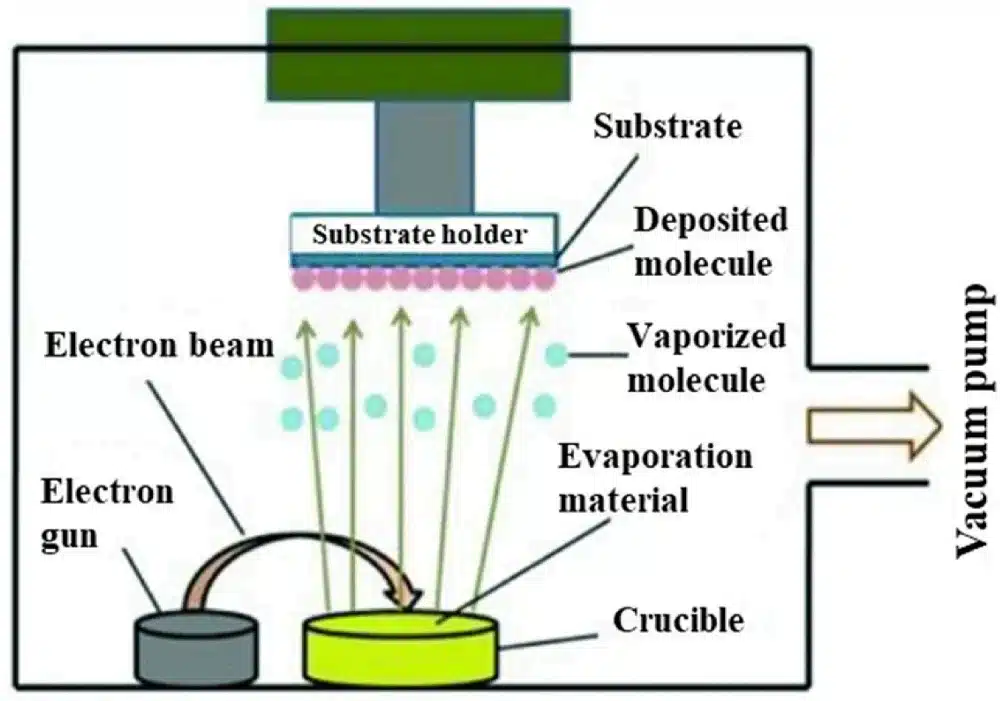

In évaporation par faisceau d'électronsUn faisceau d'électrons de haute énergie, focalisé et généré par un canon à électrons, bombarde le matériau source contenu dans un creuset. Le chauffage intense et localisé provoque la fusion puis l'évaporation du matériau ; la vapeur se propage jusqu'au substrat et s'y condense.

Principales caractéristiques:

• Très haute pureté films (contamination minimale).
• Convient pour métaux, oxydes métalliques, semi-conducteurs et molécules organiques.
• Contrôle précis du taux d'évaporation par la puissance du faisceau.

Exemple : Les films minces de WO₃₋ₓ déposés sur du verre FTO par évaporation par faisceau d'électrons présentent une conductivité électrique et une efficacité de photoconversion améliorées à mesure que la concentration de lacunes d'oxygène augmente, soulignant comment les conditions de dépôt modulent les propriétés fonctionnelles.

3.3 Pulvérisation cathodique et pulvérisation cathodique magnétronique

In crachotantUn plasma (généralement d'argon) est amorcé à proximité d'une cible (le matériau source). Les ions positifs issus du plasma sont accélérés vers la cible, chargée négativement, et arrachent physiquement des atomes à sa surface. Ces atomes se condensent ensuite sur le substrat.

Les points importants:

• Le bombardement ionique génère également électrons secondaires qui contribuent à maintenir le plasma.
• La pulvérisation cathodique fonctionne pour cibles conductrices et isolantes (avec pulvérisation RF).
• Pulvérisation magnétron ajoute des champs magnétiques derrière la cible pour piéger les électrons près de la surface, augmentant ainsi l'efficacité d'ionisation et stimulant considérablement le taux de dépôt.

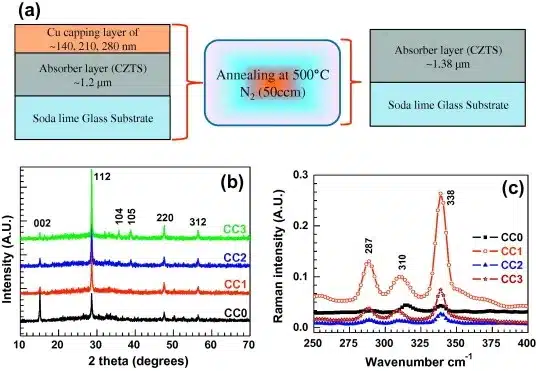

Exemple : Pulvérisation cathodique magnétronique RF de films CZTS (Cu₂ZnSnS₄) sur verre sodocalcique, Le recuit à 350–550 °C permet d'obtenir des couches absorbantes en phase kesterite pour cellules solaires à couches minces. L'optimisation du taux de couverture en cuivre (par exemple, 0.71) améliore significativement les propriétés optiques.

3.4 Avantages et limites du PVD

Avantages

• Contrôle au niveau atomique sur composition, phase et épaisseur du film.
• Pureté élevée du film et bonne adhérence.
• Large compatibilité avec les matériaux : métaux, alliages, oxydes, nitrures, empilements multicouches.

Limites

• Nécessite vide poussé et souvent températures élevées, augmentant les coûts d'équipement et d'exploitation.
• La couverture des étapes est relativement faible sur les structures 3D très complexes.
• Le taux de revêtement, bien qu'élevé localement, peut être limité sur de très grandes zones de production.

4. Dépôt chimique en phase vapeur (CVD)

4.1 Pourquoi les maladies cardiovasculaires ?

Dépôt chimique en phase vapeur convertit des précurseurs gazeux en un film solide via réactions chimiques à la surface du substrat chaufféIl est largement utilisé car il peut produire films denses et de haute qualité à un débit et à un coût pertinents sur le plan industriel.

Les performances du CVD sont très sensibles à :

• chimie et volatilité des précurseurs
• réactions en phase gazeuse et diffusion
• paramètres de procédé tels que la température, la pression, le débit de gaz, la viscosité et le pH (pour les variantes à base de solution)

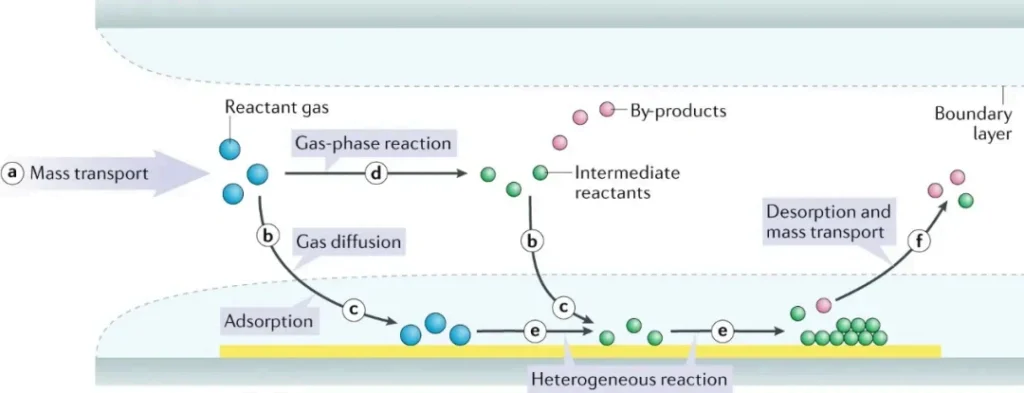

4.2 Étapes génériques du procédé CVD

Malgré de nombreuses variations, la plupart des procédés CVD suivent la même séquence de base :

1. Livraison de précurseurs
   • Des gaz réactifs sont introduits dans le réacteur et transportés jusqu'à la couche limite située au-dessus du substrat.
2. Adsorption et réaction de surface
   • Les précurseurs (et tous les intermédiaires en phase gazeuse) diffusent à travers la couche limite, s'adsorbent sur le substrat chauffé et subissent des réactions hétérogènes (nucléation, croissance, coalescence).
3. Élimination de la croissance du film et des sous-produits
   • Un film continu se forme tandis que les sous-produits gazeux et les espèces n'ayant pas réagi se désorbent de la surface et sont pompés.

Lorsque la température est suffisamment élevée ou qu'un apport d'énergie supplémentaire (par exemple, du plasma) est fourni, les réactions en phase gazeuse deviennent significatives. Pour les substrats catalytiques, les réactions catalysées en surface (comme la croissance du graphène sur les métaux) sont prédominantes.

4.3 CVD assisté par plasma (PECVD)

In PECVDUne alimentation RF excite un plasma entre des électrodes. Les espèces réactives générées dans le plasma entraînent la formation d'un film à températures de substrat beaucoup plus basses (typiquement 250-350 ° C, au lieu de 600 à 800 °C dans le CVD thermique conventionnel).

Caractéristiques typiques :

• Convient pour substrats sensibles à la température et les appareils précédemment traités.
• Largement utilisé pour le dépôt SiO₂, Si₃N₄, couches barrières, couches de passivation et plus.
• Flexibilité du processus grâce à la puissance RF, la pression et la composition du gaz.

4.4 Avantages et limites du CVD

Avantages

• Taux de dépôt élevés et excellente qualité d'image.
• Bonne conformité / couverture des étapes, notamment dans les procédés optimisés à basse pression ou PECVD.
• Évolutif et reproductible pour une production à grande échelle.

Limites

• températures de traitement élevées dans de nombreuses variantes de CVD, ce qui peut endommager les substrats thermosensibles.
• Difficile à appliquer sur des surfaces profondément ombragées ou totalement cachées.
• La taille et la géométrie du réacteur peuvent limiter l'évolutivité de certaines architectures.

5. Dépôt de couches atomiques (ALD)

5.1 Concept fondamental : Réactions de surface auto-limitantes

Dépôt de couche atomique peut être considéré comme un cas particulier de CVD où la chimie de surface est autolimitantDes précurseurs sont introduits dans le réacteur. séquentiellement, séparées par des purges de gaz inerte, de sorte qu'elles ne se chevauchent jamais en phase gazeuse. Ceci conduit à :

• une monocouche ou moins ajoutée par cycle
• contrôle de l'épaisseur à l'échelle atomique
• exceptionnel conformité dans des structures à rapport d'aspect ultra-élevé

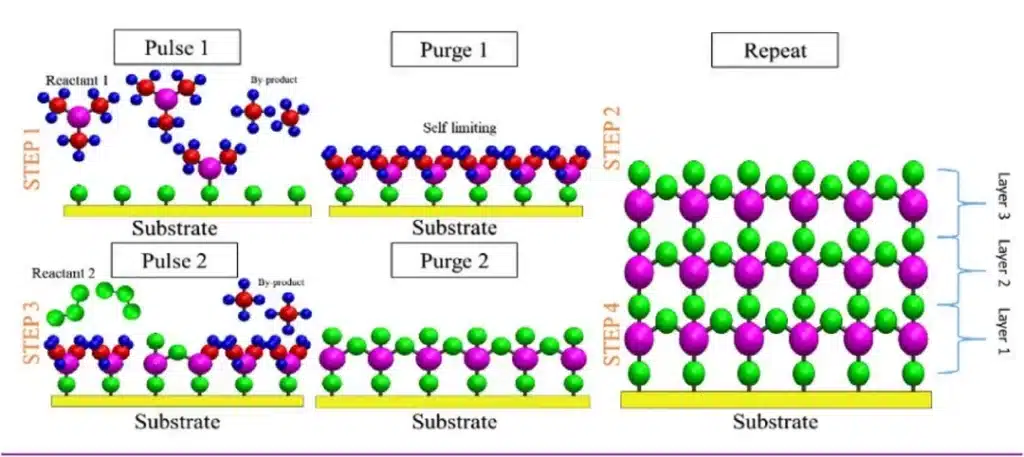

5.2 Cycle ALD en quatre étapes

Un cycle ALD typique se compose de quatre étapes :

1. Exposition au précurseur A (chimisorption)
   • Le substrat est exposé au précurseur A (réactif 1). Il réagit avec les groupes fonctionnels de surface jusqu'à ce que Tous les sites réactifs sont consommés, libérant des sous-produits volatils.
2. Purger 1
   • Un gaz inerte élimine l'excès de précurseur A et les sous-produits du réacteur.
3. exposition au précurseur B (réaction de surface)
   • Le co-réactif B est introduit et réagit avec la couche chimisorbée de A de manière auto-saturante, complétant une « couche atomique » du matériau cible et régénérant de nouveaux groupes de surface.
4. Purger 2
   • Un gaz inerte élimine l'excès de bore et les sous-produits, préparant ainsi la surface pour le cycle suivant.

En répétant ce cycle des centaines ou des milliers de fois, l'ALD construit des films avec épaisseur et composition précises, même au cœur des nanostructures 3D.

5.3 ALD thermique vs ALD amélioré par plasma (PE-ALD)

Les procédés ALD sont généralement classés en :

• ALD thermique (T-ALD) – repose uniquement sur des réactions de surface activées thermiquement (150–350 °C typiques).
• ALD amélioré par plasma (PE-ALD) – utilise le plasma pour générer des espèces hautement réactives, permettant :
  • températures de dépôt plus basses
  • L'accès aux matériaux est difficile pour les personnes atteintes de T-ALD.
  • amélioration de la densité ou des propriétés du film dans certains cas.

Par exemple, les films de Nb₂O₅ obtenus à partir d'un précurseur d'amide métallique en utilisant T-ALD (avec H₂O) et PE-ALD (avec plasma O₂) sur des substrats de Si présentent :

• épaisseur uniforme pour les deux méthodes ;
• comportement auto-limitant clair autour de 200 °C ;
• croissance par cycle (GPC) plus élevée pour PE-ALD (0.56 Å contre 0.38 Å à 200 °C), attribué à une adsorption de Nb améliorée dans le processus plasma.

5.4 Avantages et limites de l'ALD

Avantages

• Partenaire uniformité et conformité, même dans les tranchées profondes et les structures poreuses.
• Contrôle à l'échelle atomique de épaisseur et stœchiométrie.
• Peut fonctionner à des vitesses relativement basses températures, notamment avec le PE-ALD.
• Les réactions auto-limitantes offrent une excellente reproductibilité et une excellente qualité de film.

Limites

• Taux de dépôt très faibles (Å par cycle), donc les films épais prennent du temps.
• Les précurseurs sont souvent complexes et coûteux ; les ligands peuvent être gaspillés.
• Les recettes de transformation sont plus complexes et délicates.

6. Choisir entre PVD, CVD et ALD

Au moment de décider PVD vs CVD vs ALD Pour un projet spécifique, tenez compte des facteurs suivants :

6.1 Géométrie et couverture des étapes

• Géométrie simple ou moyennement complexe → PVD ou CVD.
• Tranchées à rapport d'aspect élevé, vias profonds, structures poreuses → ALD (ou CVD si la conformité est suffisante).

6.2 Exigences relatives aux films

• Couches très denses, épitaxiales ou monocristallines → CVD (par exemple, Si, SiC, GaN).
• Revêtements durs, résistants à l'usure ou décoratifs → PVD (par exemple, revêtements TiN, CrN, DLC).
• Barrières ultra-minces, diélectriques de grille, passivation ultra-conforme → ALD / PE-ALD.

6.3 Bilan thermique

• Substrats tolérants 600-800 ° C → CVD thermique possible.
• Appareils qui doivent rester en dessous 250-350 ° C → PECVD, PE-ALD ou certains procédés PVD.

6.4 Débit et coût

• Débit le plus élevé / coût le plus bas par unité d'épaisseur → CVD, nombreux systèmes PVD.
• Précision maximale, mais débit minimal → ALD.

7. Des couches minces aux composants réels : pourquoi c’est important

Pour les ingénieurs travaillant avec composants métalliques, moules et pièces moulées sous pression, le dépôt de couches minces n'est pas seulement théorique :

• Revêtements PVD Des matériaux comme le TiN, le CrN, le TiAlN ou le DLC sont largement utilisés pour améliorer résistance à l'usure, résistance à la corrosion et comportement au frottement sur l'outillage et les pièces de précision.
• couches CVD et PECVD fournir isolation électrique, couches barrières et passivation dans les dispositifs de puissance, les capteurs et les assemblages complexes.
• Films barrières ALD sont de plus en plus utilisées dans les emballages avancés et l'électronique haute densité, où l'étanchéité et la fiabilité sont essentielles.

Comprendre les principes fondamentaux des procédés PVD, CVD et ALD vous permet de :

• Discutez avec les fournisseurs de revêtements en utilisant le langage technique approprié ;
• choisir des spécifications de revêtement réalistes (épaisseur, rugosité, limites de température) ;
• évaluer les compromis entre coût, performance et délai de livraison.

8. Conclusion

PVD, CVD et ALD ne sont pas des termes à la mode concurrents – ils sont outils complémentaires dans la boîte à outils des couches minces :

• PVD excelle dans la réalisation de revêtements de haute pureté et à haut débit sur des surfaces relativement simples.
• CVD / PECVD Elle assure un bon équilibre entre débit et qualité, permettant la production de films denses et conformes.
• ALD / PE-ALD est la méthode de choix lorsque vous avez besoin d'un contrôle au niveau atomique et d'une couverture parfaite dans des structures 3D complexes.

En comprenant les forces et les limites de PVD vs CVD vs ALDVous pourrez ainsi mieux adapter chaque méthode de dépôt aux exigences géométriques, matérielles et de performance de votre prochain dispositif ou composant.
