Comment utiliser la simulation numérique pour prévenir les défauts dans les grandes pièces moulées sous pression : 5 leçons clés tirées du HPDC automobile

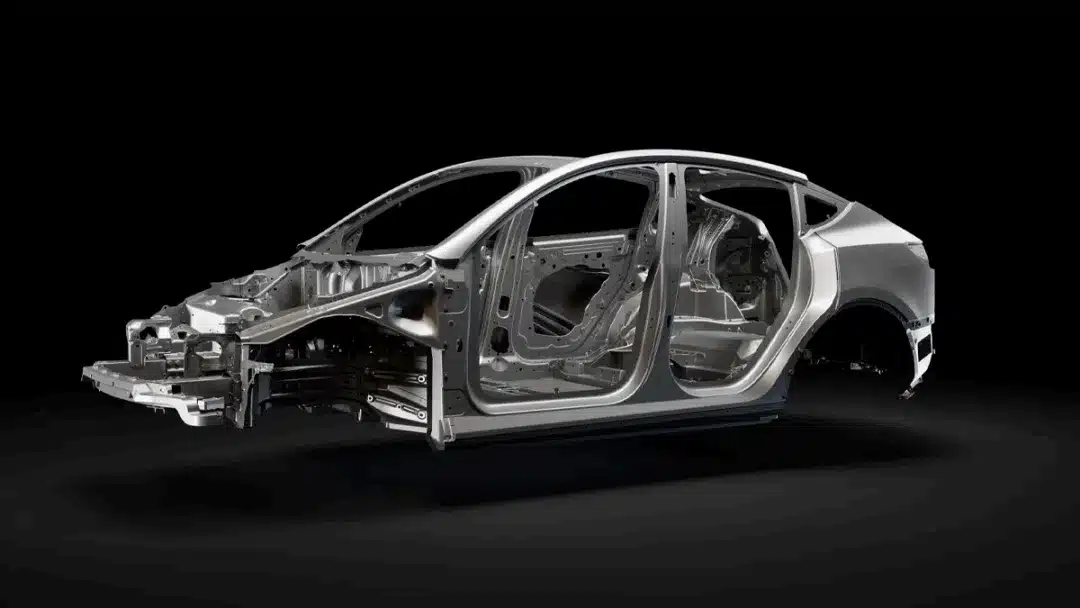

La recherche d'allègement a poussé les constructeurs automobiles à remplacer les assemblages en acier soudé par de grandes pièces moulées sous pression en aluminium à parois minces.Les portières automobiles, les bacs à batterie, les soubassements arrière et autres pièces structurelles similaires combinent désormais une géométrie complexe, de longues longueurs d'écoulement et des exigences mécaniques strictes.

Cependant, lorsque l'épaisseur de la paroi tombe à 2–3 mm et que la pièce coulée s'étend sur plus d'un mètre, moulage sous pression haute pression (HPDC) Le procédé devient beaucoup plus sensible aux profils de tir, au contrôle thermique et à la pression d'intensification. La porosité, les défauts de fusion à froid et les cavités de retrait peuvent rapidement compromettre le résultat.

Cet article résume une étude de cas sur simulation de moulage sous pression d'une porte automobile complexe en aluminium à paroi mince, en se concentrant sur :

• Comment modéliser le remplissage et la solidification d'une pièce moulée de si grande taille ?
• Comment différents profils de tir lent affectent l'emprisonnement d'air et la distribution de température
• Comment la pression d'intensification influence la porosité de retrait
• Comment les résultats de la simulation ont correspondu aux essais de production de 6800 tonnes

Les enseignements pratiques qui en découlent sont directement applicables aux ingénieurs travaillant sur de grandes pièces structurelles HPDC.

1. Aperçu du cas : Moulage de portes automobiles à parois minces

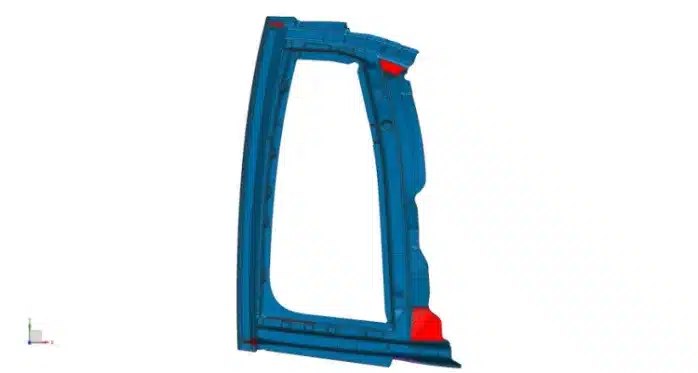

L'étude utilise un panneau intérieur de porte automobile en aluminium comme partie de référence :

• Matière: Alliage d'aluminium AlSi10MnMg
• Taille du moulage : environ. 1135 × 665 x 60 mm
• Épaisseur de la paroi principale : autour 2.5 mm, avec des zones locales allant jusqu'à 4 mm
• Poids net: à propos 5.56 kg

Matériaux	Densité (g / cm³)	Température du liquidus (°C)	Température du solidus (°C)
AlSi10MnMg	2.5	594	540
H13	7.367	1458	1375

La matrice est fabriquée en acier à outils pour travail à chaud H13. Les propriétés thermiques de l'alliage et de l'acier ont été obtenues à l'aide de Thermo-Calc pour être intégrées à la simulation.

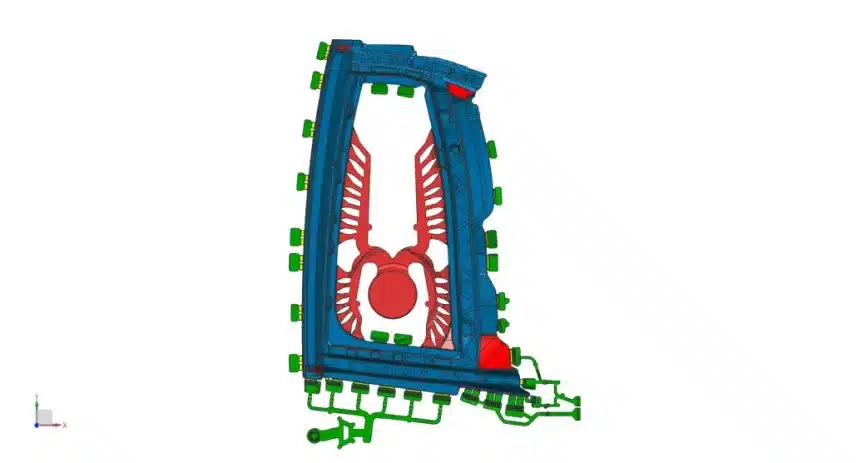

Système de vannes et de trop-plein

Parce que la porte est essentiellement une grande coque irrégulière à parois minces :

• La La porte d'entrée est située près du centre de la coulée, afin de maintenir des longueurs d'écoulement équilibrées.
• A porte annulaire en forme d'étoile Il répartit le métal en fusion radialement, permettant ainsi au front d'écoulement d'atteindre les coins éloignés en même temps.
• L'épaisseur de la buse est adaptée à l'épaisseur locale de la paroi au niveau de la buse afin d'éviter les projections et de maintenir un remplissage stable.
• Des canaux de trop-plein et d'aération sont placés sur les bords extérieurs et dans les coins pour évacuer l'air et récupérer les scories.

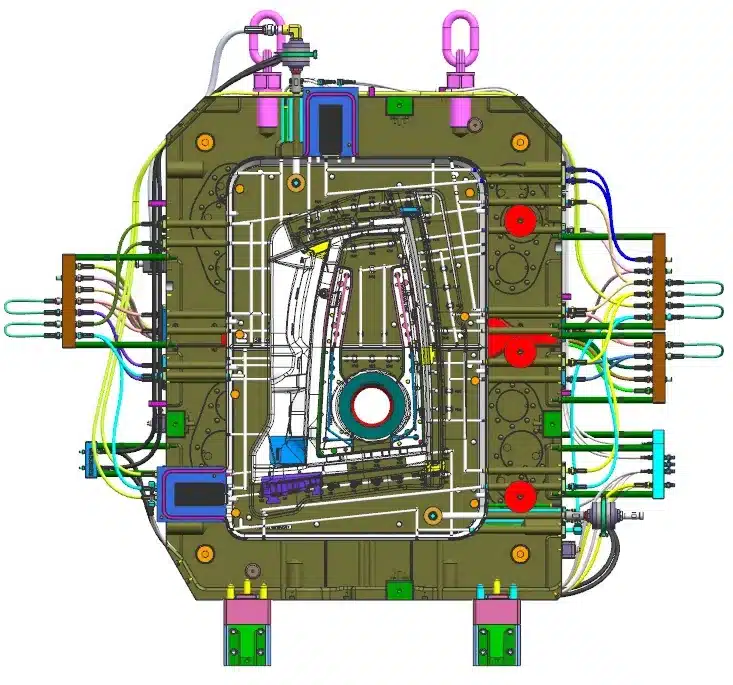

Contrôle thermique dans la matrice

Pour stabiliser la température de la matrice et réduire la fatigue thermique, celle-ci intègre :

• conventionnel canaux d'eau de refroidissement
• Contrôle de la température sous vide dans les zones critiques
• Contrôle thermique local autour du siège du cylindre d'huile

L'objectif est de maintenir la cavité dans un équilibre thermique dynamique : suffisamment chaude pour un remplissage complet et une bonne qualité de surface, mais suffisamment froide pour maintenir le temps de cycle et la durée de vie de la matrice.

2. Modèle de simulation multiphysique de moulage sous pression à haute pression

Pour comprendre les deux Emprisonnement d'air pendant le remplissage et défauts de retrait lors de la solidificationL'équipe de recherche a utilisé un modèle multiphysique sur une plateforme CAE HPDC basée sur le cloud.

Éléments clés de la simulation de moulage sous pression:

1. champ d'écoulement (étape de remplissage)
   • A Méthode de Boltzmann sur réseau (LBM) est utilisé pour décrire l'écoulement du métal en fusion dans le manchon d'injection et le système d'alimentation.
   • A VOF (Volume de fluide) Le modèle suit l'interface entre le métal liquide et l'air, ce qui permet de prédire où du gaz peut être piégé dans le manchon ou la cavité.
2. Température et solidification
   • Une équation énergétique avec des modèles de chaleur latente refroidissement et solidification tant pour le moulage que pour la matrice.
   • Une formulation de type Stefan décrit le mouvement de l'interface solide-liquide.
   • Un modèle de fraction solide relie la température à la fraction solide/liquide locale.
3. Transfert de chaleur interfacial métal/matrice 4D
   • A Modèle de transfert de chaleur interfacial « 4D » capture comment le coefficient de transfert thermique entre le métal et la matrice évolue avec :
     • temps après l'impact métallique et
     • emplacement sur la surface de la puce.
   • Le coefficient est mis à jour dynamiquement à chaque pas de temps afin de reproduire plus précisément les conditions de contact réelles qu'une valeur constante.

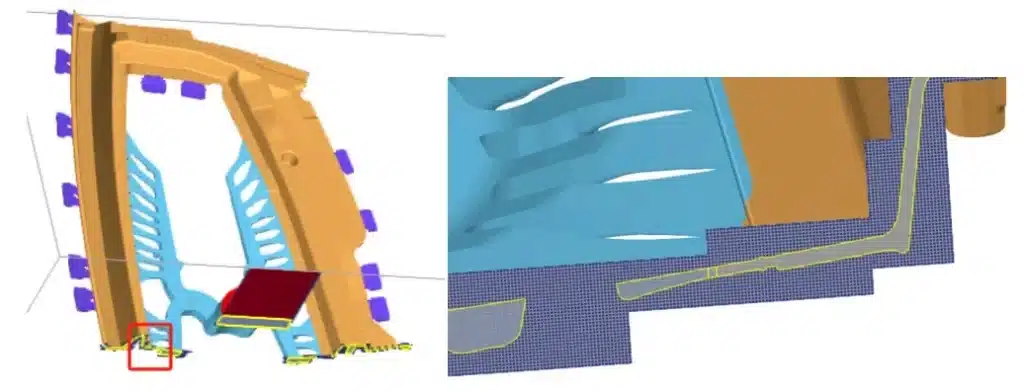

4. Conditions de maille et de processus
   • Taille minimale de l'élément de cavité : environ 0.65 mm; nombre total de cellules du maillage ~190 millions, capturant les parois minces et les points chauds locaux.
   • Température de fusion : 660 ° C
   • Préchauffage de la matrice : 200 ° C
   • Température ambiante: 20 ° C

Grâce à ce cadre, l'équipe pourrait tester virtuellement différentes solutions. profils de prise de vue lente et pressions d'intensification avant de s'engager dans des essais coûteux.

3. Comparaison de trois profils de tir lent dans le manchon de tir

La première question était : Comment le profil de tir lent dans le manchon de tir affecte-t-il l'emprisonnement d'air et l'uniformité de la température ?

Trois stratégies de tir lent ont été évaluées ; toutes passent à une phase de tir rapide. 4.6 m/s près de la cavité :

• Schéma A : vitesse lente constante 0.2 m/s → 4.6 m/s
• Schéma B : vitesse lente constante 0.5 m/s → 4.6 m/s
• Schéma C : accélération uniforme à partir de 0 1.23 m/s, puis 4.6 m/s (vitesse critique lente déterminée par simulation)

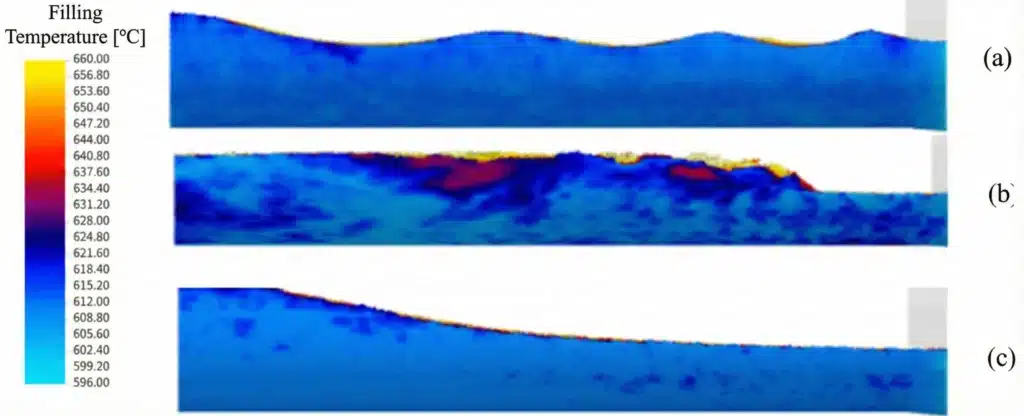

3.1 Comportement de l'écoulement dans le manchon d'injection

La simulation de l'écoulement du métal dans le manchon d'injection révèle :

• Schéma A (0.2 m/s)
  • Le métal se déplace avec un front ondulé et roulant, provoquant une forte accumulation d'air.
  • Un temps de séjour prolongé dans la gaine entraîne refroidissement excessif et un risque accru de formation de films d'oxyde en surface.
• Schéma B (0.5 m/s)
  • Une vitesse plus élevée réduit le temps de séjour, mais le métal reste visible. mouvement ondulatoire irrégulier, en mélangeant à nouveau de l'air et des oxydes à la matière fondue.
• Schéma C (0–1.23 m/s, accélération uniforme)
  • La façade métallique reste lisse et incliné vers l'avant.
  • Aucun reflux significatif ni aucune vague de roulement ne sont observés, ce qui réduit considérablement le risque d'emprisonnement d'air dans le manchon.

En bref: trop lent (A) et trop brusque (B) favorisent tous deux le piégeage des gaz ; a accélération uniforme contrôlée (C) maintient l'avant stable.

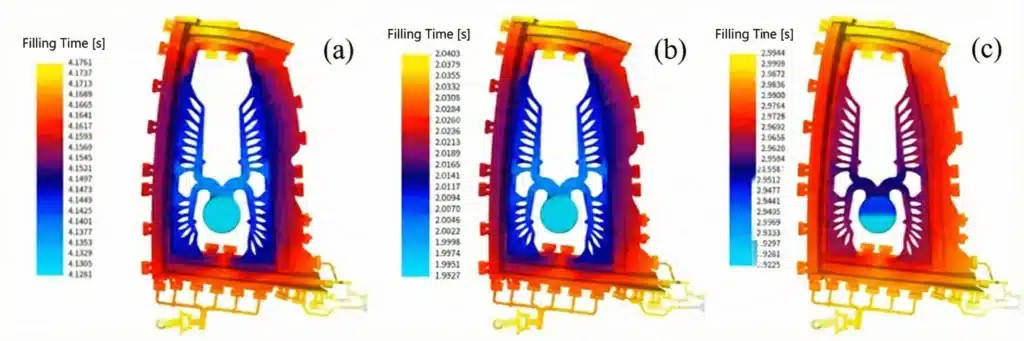

3.2 Répartition du temps de remplissage dans la cavité

Les trois profils présentent un temps de remplissage rapide similaire (~0.04 s), mais la phase à basse vitesse et le temps de remplissage total diffèrent :

• Schéma A : remplissage lent ≈ 4.14 s, total ≈ 4.18 s
• Schéma B : remplissage lent ≈ 2.00 s, total ≈ 2.04 s
• Schéma C : remplissage lent ≈ 2.94 s, total ≈ 2.99 s

Plus important que le temps total est le gradient du temps de remplissage à travers le casting :

• schémas A et B montrer grandes différences locales Le temps de remplissage entre les zones proches et éloignées de la porte peut entraîner des déséquilibres de température, des fermetures à froid et des marques d'écoulement visibles.
• Schème C garde le Le gradient du temps de remplissage est relativement faible. de l'autre côté de la porte, ce qui donne un historique thermique plus uniforme.

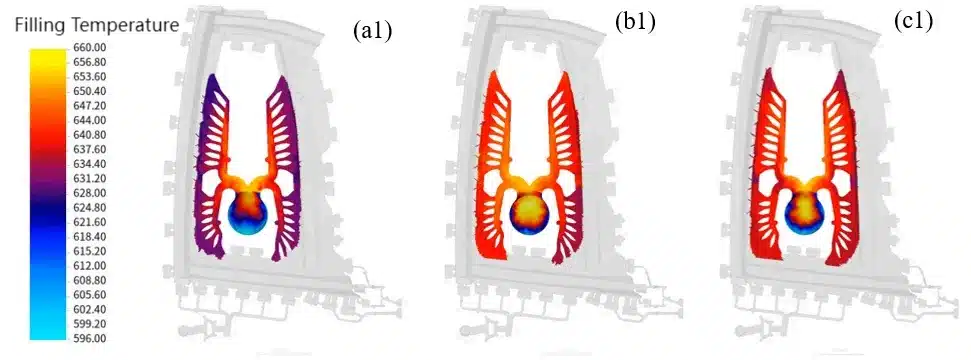

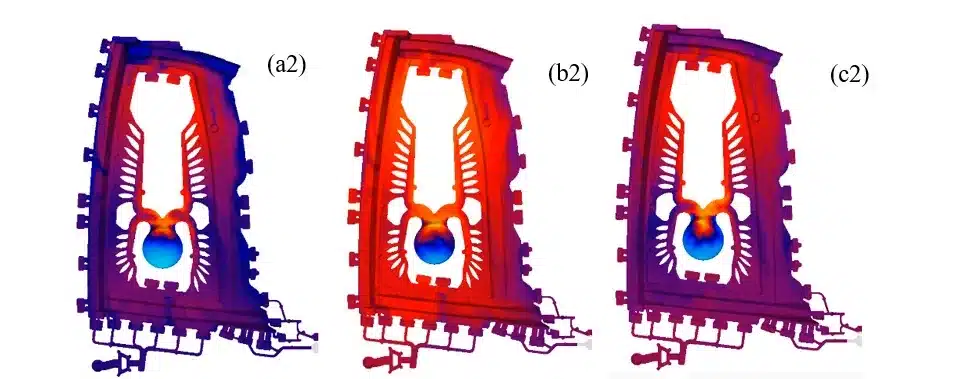

3.3 Répartition de la température pendant le remplissage

Le champ de température à la fin du remplissage est critique pour l'aluminium à parois minces :

• Schéma A
  • La température au niveau de la porte est relativement uniforme.
  • Mais du manchon de tir à la porte d'entrée, La température chute rapidement, réduisant la fluidité.
  • À la fin du remplissage, certaines régions supérieures présentent forts gradients de température et des températures relativement basses → risque de blocages à froid et de marques d'écoulement.
• Schéma B
  • Le champ de température est non uniformePar exemple, une porte située dans la partie inférieure droite refroidit beaucoup plus vite.
  • Après remplissage, la pièce moulée est presque uniformément répartie autour 640 ° C, ce qui signifie que la partie est trop chaud en généralce qui peut prolonger le temps de solidification et augmenter le risque de retrait.
• Schéma C
  • affichage des zones de porte température de remplissage uniformeet la chute de température entre le manchon d'injection et la porte est modérée.
  • La fluidité du métal est bonne et la distribution globale de la température à la fin du remplissage est plus équilibré.

Conclusion:
Parmi les trois profils de ralenti, le stratégie d'accélération uniforme (Schéma C) offre le meilleur compromis :

• Face avant lisse dans la douille (emprisonnement d'air minimal)
• Temps de remplissage total raisonnable
• Distribution de température relativement uniforme dans la cavité à paroi mince

4. Effet de la pression d'intensification sur la porosité de retrait

Après avoir sélectionné Schéma C L'étude a ensuite exploré comment, en prenant comme profil le plus performant, pression d'intensification affecte le retrait et le micro-retrait.

Quatre niveaux d'intensification ont été simulés pour le schéma C :

• 40 MPa, 60 MPa, 80 MPa, 90 MPa

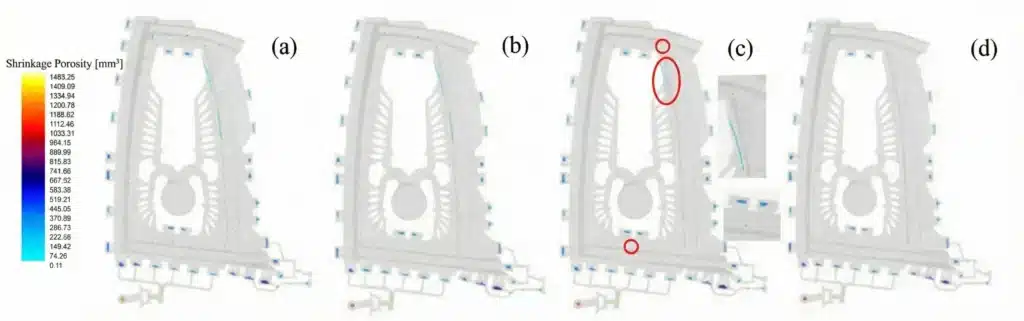

4.1 Répartition du retrait à différentes pressions

La simulation de la solidification et la prédiction de la porosité montrent

• 40 MPa :
  • Les cavités de retrait (retrait + micro-retrait) se concentrent autour de la région de la porte et à proximité des zones à risque.
  • Le volume total des défauts est relativement important.
• 60 MPa :
  • La porosité se trouve principalement confinée à la côtés supérieurs et inférieurs de la porte.
• 80 MPa :
  • Plus que trois zones de rétrécissement localisées Il en reste : un près de la porte et un à chacun des points chauds supérieurs et inférieurs.
• 90 MPa :
  • Les défauts de retrait dans les régions évaluées sont essentiellement éliminée; le casting devrait être exempt de porosité de retrait significative.

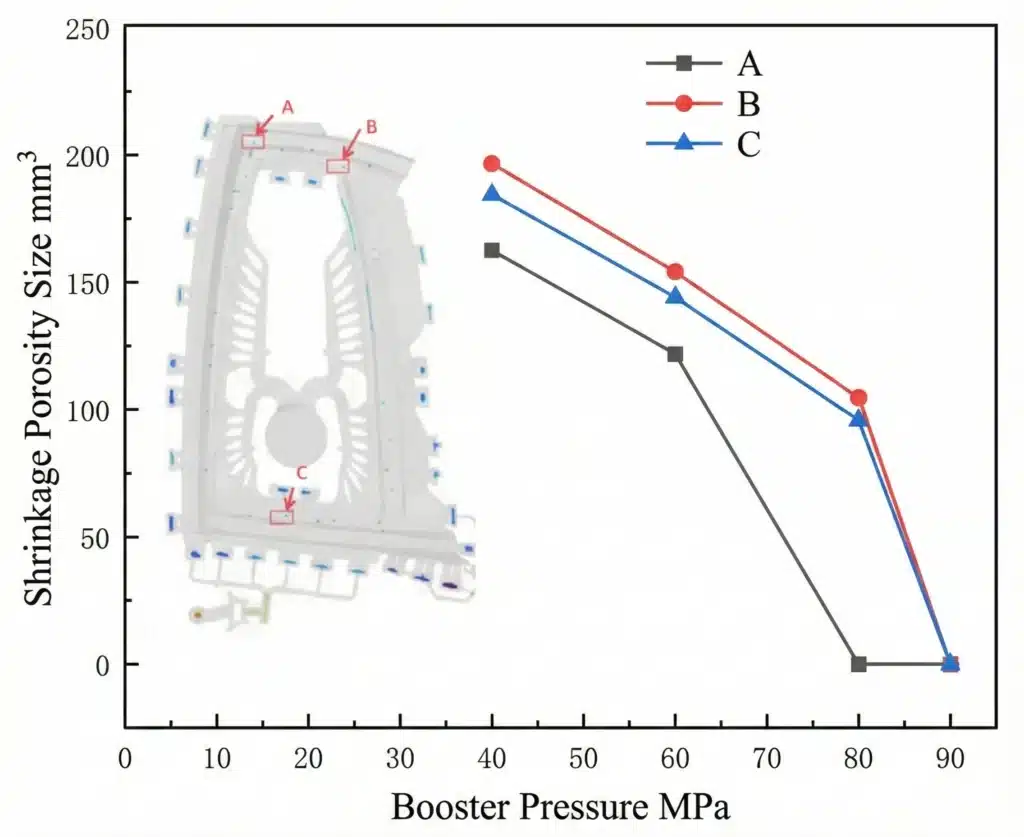

L'étude suit trois points critiques (A, B, C) et mesure le retrait volumique en fonction de la pression. Par exemple, au point A, le volume de retrait diminue d'environ 199 mm³ à 40 MPa à 0 mm³ à 90 MPa.

4.2 Leçon clé

Pour les grandes pièces moulées automobiles à parois minces :

• Intensification modérée (40–60 MPa) Cela pourrait ne pas suffire à compenser entièrement le retrait de solidification dans les zones chaudes éloignées.
• Accroître la pression d'intensification vers 80–90 MPa, dans les limites de la résistance de la matrice et de la capacité de la machine, peut significativement réduire ou éliminer la porosité de retrait dans les régions critiques.

5. Validation sur une machine HPDC de 6800 tonnes

Pour vérifier la simulation de moulage sous pression À partir de ces résultats, les chercheurs ont mené des essais de production sur un Machine HPDC de 6800 tonnes:

• Profil de tir : Schéma C
  • Accélération uniforme de 0 à 1.23 m/s (vitesse critique lente)
  • Tir à grande vitesse à 4.6 m/s
  • Position de départ à grande vitesse 900 mm
• Pression d'intensification : 90 MPa

Après avoir retiré les systèmes de vannes et de trop-plein, le corps de porte pesait environ 5.56 kgLes résultats des moulages ont montré :

• Des contours de surface clairs et précis
• Aucune fissure visible, ni jointure à froid.

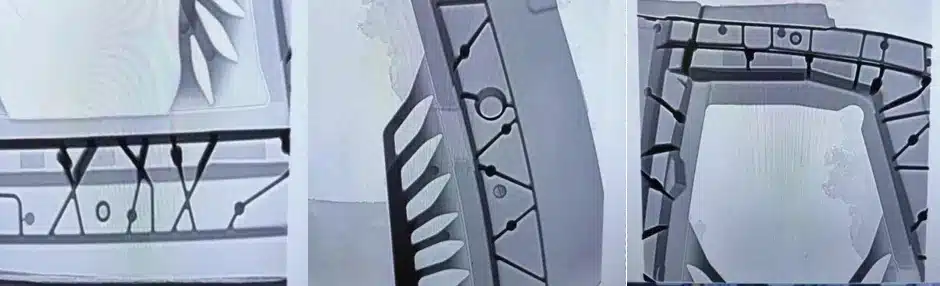

• Inspection aux rayons X des zones critiques révélées aucune porosité gazeuse ni cavité de retrait apparentes, en accord avec les prédictions de la simulation.

Cette concordance entre les résultats virtuels et réels confirme que l'approche de simulation HPDC est fiable pour le développement de la fenêtre de processus et la prédiction des défauts dans des pièces à parois minces de cette taille.

6. Points clés pratiques pour les ingénieurs HPDC

Pour les ingénieurs travaillant sur des pièces structurelles en aluminium pour l'automobile, ce cas fournit plusieurs indications pratiques :

1. Considérez le manchon de coulée comme faisant partie du système de coulée.
   • Des phases de tir lent mal contrôlées (trop lentes ou trop rapides) provoquent des ondes de roulement qui emprisonnent l'air et les oxydes avant même que le métal n'atteigne la grille.
   • Design profils de prise de vue lente avec accélération douce, adapté à l'alliage et à la géométrie du manchon de tir.
2. Optimisez les gradients de temps de remplissage, et pas seulement le temps total.
   • D'importantes variations locales du temps de remplissage dans une grande pièce moulée entraînent des températures inégales, des fermetures à froid et des contraintes internes.
   • Visez une séquence de remplissage équilibrée où les extrémités éloignées ne sont pas loin derrière les régions adjacentes aux portes.
3. Concentrez-vous sur l'uniformité de la température en fin de remplissage.
   • Un refroidissement excessif risque de provoquer des fermetures à froid ; une chaleur résiduelle trop importante augmente le risque de retrait.
   • Utilisez la simulation pour régler la température de fusion, le préchauffage de la matrice, les circuits de refroidissement et la vitesse d'injection.
4. Ne sous-estimez pas la pression d'intensification
   • Pour les grandes pièces à parois minces avec de longs trajets d'écoulement, pressions d'intensification plus élevées (≈80–90 MPa) peut s'avérer nécessaire pour éliminer les défauts de retrait, à condition que les limites de la matrice et de la machine soient respectées.
5. Valider la simulation par des essais ciblés
   • Une fois la simulation ayant permis de réduire le nombre de candidats, utilisez Essais limités en magasin et tests/radiographies afin de confirmer la fenêtre de processus optimisée avant de passer à la production à pleine capacité.
