Porosité due au retrait lors du moulage sous pression : 9 causes critiques

Porosité gazeuse de la fonte à chaud d'aluminium exposée dans les trous taraudés et les surfaces usinées (HPDC)
Les porosités et les cavités de retrait dues au moulage sous pression fragilisent les pièces HPDC et provoquent des fuites. Découvrez 9 causes critiques et leurs solutions éprouvées en matière de conception, d'alimentation, de refroidissement et de dosage sous pression.

En moulage sous pression à haute pression (HPDC), la plupart des pièces moulées se solidifient séquentiellement—les zones éloignées de la carotte gèlent en premier, tandis que les zones proches de la carotte se solidifient en dernier. Mais comme l'aluminium en fusion se contracte à la fois à l'état liquide et lors de la solidification, le volume de la pièce moulée diminue pendant la solidification. Si la dernière zone de solidification ne peut pas être alimentée en quantité suffisante de métal liquide sous pression, porosité de retrait ou cavités de retrait se formera à l'intérieur de la pièce.

Ces défauts n'affectent pas seulement l'apparence ; ils peuvent gravement affaiblir les performances mécaniques et même provoquer des fissures ou des ruptures en cours d'utilisation.

Que sont la porosité de retrait et les cavités de retrait ?

Exemples de défauts de retrait et d'affaissement sur des pièces moulées sous pression, notamment l'affaissement de surface, l'affaissement dans un trou, le retrait du filetage et le retrait de surface.
Quatre défauts typiques liés au retrait de moulage sous pression : (a) affaissement de surface, (b) affaissement à l'intérieur d'un trou, (c) retrait du filetage et (d) retrait de surface, chacun encerclé pour mettre en évidence la zone du défaut.

Bien qu'ils soient souvent abordés ensemble, ils ne sont pas identiques :

Porosité de retrait (micro-retrait)

  • Merci beaucoup petits vides dispersés réparti à l'intérieur du moulage
  • Apparaît généralement dans grandes pièces moulées ou sections épaisses
  • Structure plus uniforme et « spongieuse »

Cavité de retrait (macrostrinkage)

  • grands vides concentrés dans les zones d'accès internes
  • Sa forme est irrégulière.
  • Les parois creuses sont rugueux avec des cristaux dendritiques, contrairement aux pores à gaz lisses
  • Généralement situé à zones centrales ou à parois épaisses

Les deux types réduisent la densité, la résistance, les performances d'étanchéité et la fiabilité d'usinage.

Porosité due au retrait lors du moulage sous pression : 9 causes critiques

Voici les Les 9 causes les plus fréquentes de porosité et de cavités de retrait lors du moulage sous pression Vous devriez vérifier d'abord.

1. Conception de pièces déraisonnable

Si la pièce comporte :

  • Points chauds thermiques (concentration de chaleur)
  • Changements soudains d'épaisseur de la paroi
  • Angles vifs ou transitions entre épaisseurs fines et épaisses

Ensuite, les zones épaisses refroidissent lentement et se rétractent faute d'alimentation suffisante, créant des cavités ou de la porosité.

Optimisation de la conception des pièces avant et après optimisation montrant une réduction du risque de porosité de retrait dans la simulation de moulage sous pression
La mise à jour de la conception (en haut) et la simulation du volume de retrait (en bas) montrent comment l'ajout/le soutien de fonctionnalités et la redistribution de l'épaisseur réduisent considérablement le risque de retrait dans la zone critique.

2. Conception médiocre du système de refroidissement de la puce

Lorsque les canaux de refroidissement sont mal agencés (quantité, espacement ou profondeur incorrects), les différences de température sur la pièce deviennent trop importantes et les points chauds se solidifient en dernier sans alimentation.

3. Alimentation insuffisante (mauvaise compensation de pression)

En HPDC, la température de la puce forme souvent un gradient de température supérieure plus froide / température inférieure plus chaudeSi la zone de dernière solidification n'est pas reliée à un réservoir de métal liquide sous pression, des défauts de retrait apparaissent.

4. Température de coulée trop élevée

La surchauffe du métal en fusion augmente le volume total de retrait et accroît le risque de formation de cavités. Une température élevée favorise également l'oxydation et les défauts liés aux gaz, ce qui peut aggraver le retrait.

5. Vitesse de tir ou pression d'intensification trop faibles

Un faible taux d'injection ou une faible pression d'intensification signifient que le métal ne peut pas être tassé complètement pendant la solidification, laissant des vides de retrait.

6. Temps de maintien de la pression trop court

Si le temps de maintien est insuffisant, le métal en fusion ne peut pas continuer à alimenter les zones de rétrécissement avant que les portes ne se solidifient.

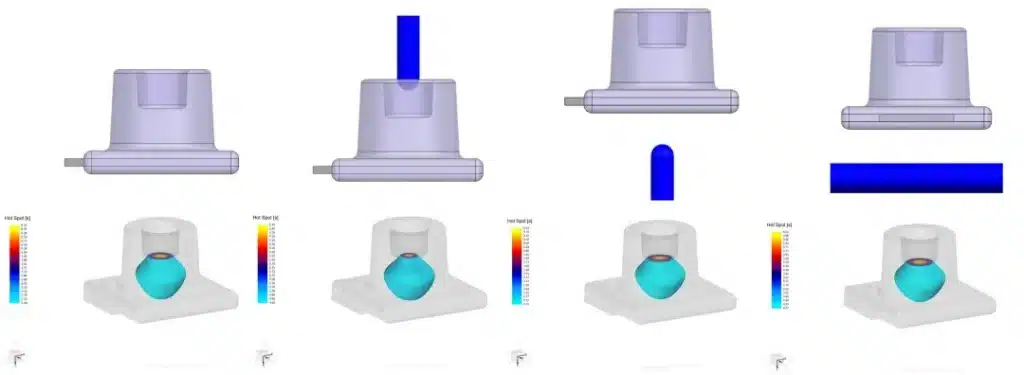

Séquence de simulation illustrant différentes configurations de refroidissement et d'alimentation pour réduire les points chauds dans un bossage de fonderie sous pression
Quatre configurations de conception/processus comparent les résultats relatifs aux points chauds autour d'un bossage cylindrique. L'ajout d'éléments de refroidissement ou d'alimentation ciblés (en bleu) réduit progressivement l'intensité des points chauds et le risque de retrait.

7. Système de contrôle d'accès inadéquat

Exemples :

  • Ingate trop mince ou trop petite
  • Mauvaise orientation à l'entrée
  • Le gel précoce de la porte bloque le transfert de pression et l'alimentation

8. Effets de la composition de l'alliage

Certains éléments augmentent la tendance au retrait. Pour les alliages Al-Si, le silicium améliore la coulabilité, mais L'excès de Si rétrécit la zone pâteuse, allonge le temps de congélation et augmente le risque de rétrécissement.

9. Biscuit trop fin

Si le volume de métal coulé est faible, le biscuit devient trop mince pour transmettre la pression d'intensification, ce qui diminue sa capacité d'alimentation.

Comment corriger la porosité due au retrait lors du moulage sous pression (rapide et pratique)

1. Optimisation de la structure des pièces

Objectif : éliminer les points chauds et uniformiser la solidification.
Correctifs courants :

  • Utilisez le des filets au lieu d'angles vifs
  • Transitions d'épaisseur douces
  • Ajouter des nervures ou des structures creuses pour évacuer la concentration de chaleur

2. Abaisser la température de coulée (dans la plage de sécurité)

Évitez la surchauffe. Une plage de température stable réduit le retrait total et la probabilité de défauts.

3. Amélioration de la conception de l'entrée

Régler:

  • Zone d'entrée
  • Nombre de portes
  • Sens de l'écoulement

Ainsi, le métal remplit d'abord les cavités profondes, les parois minces et les zones difficiles à remplir, tout en maintenant la pression alimentant les dernières zones de congélation.

4. Assurez-vous de l'épaisseur appropriée des biscuits

Un biscuit de quantité suffisante sert de réservoir de pression pendant l'intensification pour alimenter les zones de retrait.

5. Appliquer l'alimentation locale par pression

L'utilisation de broches de compression pendant la solidification permet de forcer le métal liquide dans les zones de retrait, réduisant ainsi efficacement les cavités de retrait.

6. Améliorer l'équilibre du refroidissement de la puce

  • Ajouter des canaux de refroidissement près des zones de retrait
  • Augmenter le diamètre ou la profondeur du canal
  • Prolongez localement la durée de pulvérisation si nécessaire.

Cela permet d'évacuer plus rapidement la chaleur des points chauds et de réduire l'espace de solidification.

7. Ajuster finement la chimie de l'alliage

Ajuster certains éléments (par exemple, augmenter légèrement le Fe ou réduire le Cu dans certains cas) peut raccourcir le temps de congélation et réduire les zones liquides isolées, diminuant ainsi le risque de retrait.

Étude de cas : Retrait d’un couvercle de magnéto en aluminium

Le couvercle de magnéto moulé avait une épaisseur de paroi moyenne de 5.32 mm, assez uniforme dans l'ensemble, mais un rétrécissement important a été constaté au niveau des jonctions épaisses entre les nervures et les piliers après sectionnement.

Résultats de la simulation

  • Gates entièrement solidifié à 5.9 s
  • Les zones à forte température sont restées au-dessus de la température du solidus jusqu'à 18.8 s
  • Un déséquilibre thermique important et un gel précoce de la vanne ont empêché l'alimentation sous pression.
Sectionnement d'une pièce moulée sous pression montrant la porosité de retrait dans les zones de forte chaleur, avec des agrandissements de la microstructure.
Vues en coupe d'une pièce moulée sous pression. Les zones chaudes encerclées présentent une porosité de retrait importante, confirmée par les images agrandies de la microstructure indiquées par les flèches.

Améliorations

  1. Augmenter la température de coulée à partir de 630 → 640 °C
    • Temps de solidification de l'entrée prolongé 5.9 → 6.9 s, améliorant l'alimentation.
  2. Renforcer le refroidissement local
    • Augmentation du diamètre et du nombre de canaux de refroidissement
    • Broche centrale H13 remplacée par cuivre beryllium pour une conductivité thermique plus élevée
    • Temps de solidification maximal réduit pour les zones épaisses 25 → 19 s.
  3. Optimiser la direction du coureur et de la porte
    • Des tiges de ramification incurvées pour réduire la chute de température
    • Certaines entrées ont été redirigées vers des zones denses pour une meilleure alimentation.

Résultats

La porosité/les cavités dues au retrait ont été considérablement réduites et sont devenues invisibles à l'œil nu.

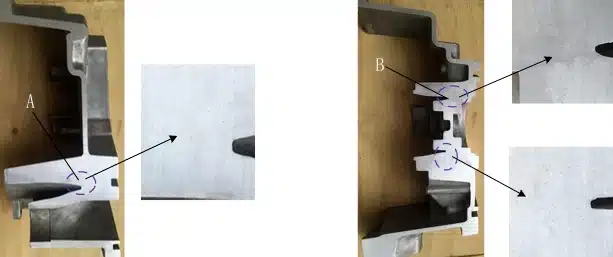

Amélioration des coupes transversales de moulage sous pression montrant l'élimination des points chauds de retrait après optimisation
Après l'optimisation de la conception/du refroidissement/de l'alimentation, la pièce moulée sous pression sectionnée ne présente aucune porosité de retrait évidente dans les zones précédemment critiques (A, B), comme le confirment les encarts agrandis.

Liste de contrôle rapide pour la maîtrise des pertes

  • Éliminer les points chauds grâce à une conception de pièces plus intelligente
  • Maintenir un refroidissement équilibré et éviter les extrêmes de froid/chaud
  • Maintenir une température de coulée stable, sans surchauffe.
  • Assurez-vous d'une épaisseur de biscuit adéquate
  • Empêcher le gel précoce des portes
  • Utilisez une pression d'intensification suffisante et un temps de maintien adéquat.
  • Ajouter des épingles à compression dans les zones de rétrécissement chroniques
  • Maintenir une composition d'alliage stable

Besoin d'aide pour corriger les défauts de retrait ?

La porosité de retrait et les cavités sont souvent le résultat combiné de structure, vannes, équilibre de refroidissement et alimentation en pression HPDCSi vous constatez un retrait répété dans une zone spécifique, cela signifie généralement que l'outillage et le processus doivent être optimisés conjointement.
