Porosidad en la fundición a presión (poros de aire): causas, prevención y soluciones prácticas

La porosidad es uno de los defectos más frecuentes y costosos en la fundición a presión. Puede provocar fugas, un rendimiento mecánico deficiente, malos resultados de mecanizado y fallos en el recubrimiento. Comprender la causas fundamentales de la porosidad en la fundición a presión—y corregirlos sistemáticamente— es la clave para una producción en masa estable.

En este artículo, analizaremos qué son los poros de aire, por qué se forman y los métodos comprobados para reducirlos o eliminarlos.

¿Qué es la porosidad en la fundición a presión?

Porosidad en la fundición a presión (poros de aire / poros de gas) Aparecen como huecos redondos o aplanados, similares a burbujas, dentro de la pieza fundida. Las características típicas incluyen:

• Forma: cavidades circulares u ovaladas
• Tamaño: generalmente alrededor de 1 – 20 mm de diámetro
• Interior: superficies lisas, a menudo cubiertas con una película de óxido.
• Ubicación: comúnmente esparcidos debajo de las superficies mecanizadas

La porosidad puede hacerse visible después del mecanizado, la inspección por rayos X, las pruebas de presión o incluso después del pintado/recubrimiento debido a la formación de ampollas.

¿Por qué se produce la porosidad?: Principales causas

La porosidad rara vez se debe a un solo factor. Su artículo resume varias causas frecuentes:

1. Exceso de impurezas en la materia prima

Los óxidos, hidruros, residuos de aceite y otras inclusiones en aleaciones vírgenes o recicladas pueden liberar gas durante la fusión, dejando poros en la pieza final.

2. Disolución de gas en la masa fundida (hidrógeno en el aluminio)

Durante la fusión del aluminio, la humedad del aire puede reaccionar con el aluminio fundido y generar hidrógeno. Si la desgasificación/refinación es insuficiente, el hidrógeno permanece en solución y forma poros durante la solidificación.

3. Parámetros de proceso inestables o incorrectos

Una configuración inadecuada de los parámetros aumenta la turbulencia y la acumulación de aire, como por ejemplo:

• Cucharón de metal demasiado rápido
• Velocidad del émbolo demasiado alta durante el llenado inicial
• El flujo se vuelve caótico y atrapa el aire.

4. Volatilización del lubricante/recubrimiento

Los agentes desmoldantes o recubrimientos que se rocían de manera desigual, no se secan adecuadamente o contienen ingredientes inadecuados pueden vaporizarse a alta temperatura, generando gas que queda atrapado en la cavidad.

5. Punto de conmutación de alta velocidad incorrecto

Si el cambio de disparo de lento a rápido no está configurado correctamente:

• Demasiado pronto: El metal fundido entra a presión, el gas no puede escapar a tiempo.
• Demasiado tarde: La masa fundida pierde temperatura, el flujo se debilita y el escape se deteriora.

Ambos aumentan el riesgo de porosidad.

6. Temperatura de vertido/fusión incorrecta

• Demasiado alto: La fusión disuelve más gas y dificulta la desgasificación.
• Demasiado baja: La escasa fluidez atrapa gas durante el llenado.

Un rango de temperatura estable es crucial.

7. Ventilación deficiente u obstrucción del escape

Si el diseño de la ventilación es deficiente o si las ventilaciones se bloquean prematuramente por la fusión, el gas de la cavidad no puede escapar, dejando poros.

8. Porosidad gaseosa relacionada con la contracción

Aunque los poros de contracción y los poros de gas se forman de manera diferente, pueden interactuar. En zonas gruesas, las cavidades de contracción pueden atrapar gas o incluso aspirar el gas circundante durante el enfriamiento, creando defectos combinados.

Cómo prevenir y corregir la porosidad en la fundición a presión

1. Controlar la calidad del material y la limpieza de la fusión

• Use lingotes de aleación secos y limpios
• Evite la humedad y la contaminación durante la fusión.
• Aplicar un refinado/desgasificado eficaz (flujo o gas inerte como el nitrógeno) para reducir el hidrógeno disuelto.

2. Seleccionar recubrimientos y agentes desmoldantes de bajo contenido en gas.

Elija productos con baja volatilización, aplíquelos en capas finas y uniformes, y evite que queden residuos húmedos en la superficie del troquel. Un tiempo de pulverización más corto y un mejor secado con aire comprimido reducen la generación de gases.

3. Diseñar un sistema de control racional

Reduzca la retención de aire mediante:

• Utilizando los principios de la sección transversal del corredor convergente
• Evitar giros bruscos que provoquen salpicaduras
• Manteniendo un flujo suave y estable

4. Optimizar la disposición del rebosadero y la ventilación

• Asegúrese de que las últimas zonas llenadas tengan conductos de escape fuertes y abiertos.
• Añadir rebosaderos cerca de zonas gruesas o difíciles de rellenar
• Evite que las rejillas de ventilación se sellen demasiado pronto.

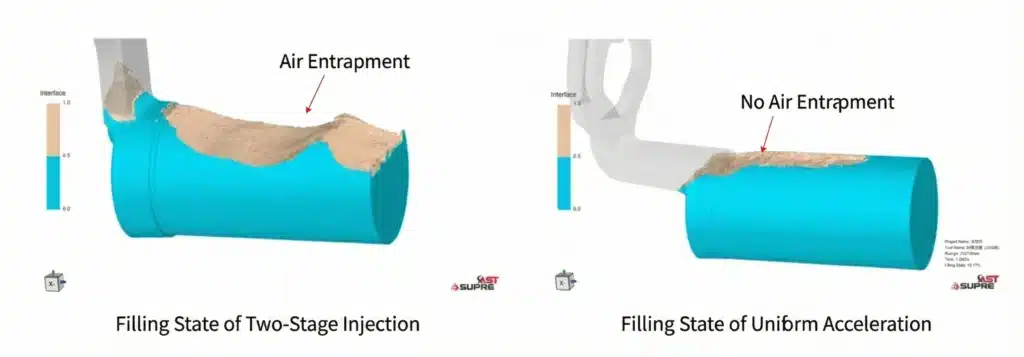

5. Ajusta la velocidad de disparo para evitar quedar atrapado en el vórtice.

Mantenga el llenado en un estado de flujo ordenado y estable. Un llenado demasiado rápido crea turbulencias y "rotación de aire", lo que aumenta la porosidad.

6. Controlar la temperatura de vertido

Use la opción Temperatura de fusión más baja que aún permite un llenado seguro, reduciendo la solubilidad del gas y la interacción entre la contracción y el gas.

7. Mejorar el diseño del molde para zonas de porosidad crónica

Si los poros se repiten en ubicaciones fijas, se requieren correcciones de herramientas:

• Agregar ranuras de ventilación entre los insertos.
• Reforzar la capacidad de escape local
• Aplicar compactación/compresión localizada donde sea necesario

8. Reducir el riesgo de merma

Diseñar con un espesor de pared uniforme, agregar núcleos o refrigeración donde sea necesario y evitar el enfriamiento excesivo de secciones gruesas que intensifiquen el acoplamiento de gases por contracción.

Caso real de producción: Porosidad del cárter de aceite

Tras el mecanizado, el cárter de aceite presentaba numerosos poros. Cada poro medía aproximadamente... 0.8 – 1.5 mm, con aproximadamente 5–15 poros por parte.

La investigación reveló dos causas principales:

1. La velocidad de disparo lento se estableció en 0.3 m/s., dejando el gas en la manga de inyección insuficientemente evacuado.
2. El tiempo de pulverización fue de 3 segundos, pero el secado con aire solo de 1 segundo., dejando humedad en la superficie del troquel y generando vapor durante el llenado.

Solución implementada:

• Reduzca la velocidad de disparo lento desde 0.3 → 0.2 m/s
• Reducir el tiempo de pulverización a 1 s
• Prolongar el tiempo de secado con secador a 2 s para el secado completo del troquel

Resultado: La porosidad mejoró significativamente sin perjudicar la estabilidad del relleno.

Lista de verificación rápida para reducir la porosidad

• Mantenga la aleación limpia y correctamente desgasificada.
• Evite la humedad en la materia prima, el molde y el agente desmoldante.
• Asegurar un llenado suave y estable (sin turbulencias).
• Ajusta correctamente el punto de cambio de disparo lento/rápido.
• Reforzar la ventilación en las zonas de relleno final y de mayor espesor.
• Control de la temperatura de fusión y del molde en rangos estables
• Solucionar la porosidad recurrente mediante mejoras en las herramientas.

Trabaje con un socio que resuelva la porosidad de forma sistemática.

El control de la porosidad es el resultado combinado de limpieza del material, diseño de la entrada/salida de gases, equilibrio de la temperatura del molde y ajuste de la curva de inyección.Si tiene problemas recurrentes con poros de aire, podemos ayudarle a revisar su diseño y proceso.

At Molde fundido, proporcionamos Fundición a presión y fabricación de moldes servicios, incluyendo validación DFM/Moldflow, optimización de ventilación y configuración estable de parámetros HPDC, para que los defectos se corrijan antes de que lleguen a la producción en masa.
