Was ist eine CNC-Maschine? Von der manuellen Bearbeitung zur modernen CNC-Fertigung

Eine CNC-Maschine ist eine Werkzeugmaschine, die von einem Computerprogramm gesteuert wird. Anstatt dass ein Bediener das Schneidwerkzeug manuell bewegt, folgt die Maschine programmierten Anweisungen, um Fräs-, Bohr-, Dreh- und andere Bearbeitungsvorgänge auszuführen.

CNC steht für Computer Numerical Control (computergesteuerte numerische Steuerung).

Heute sind CNC-Maschinen unverzichtbare Ausrüstung in der Automobilindustrie, der Luft- und Raumfahrt, der Elektronikindustrie, der Medizintechnik, dem Anlagenbau, der Druckgussformenherstellung und vielen anderen Branchen.

Doch bevor es die CNC-Technologie gab, musste fast jede Bearbeitungsbewegung von Hand gesteuert werden.

In diesem Artikel erklären wir, was eine CNC-Maschine ist, wie sich die CNC-Technologie entwickelt hat, wie sie sich von der traditionellen manuellen Bearbeitung unterscheidet und warum die CNC-Bearbeitung beim Druckguss und der Formenherstellung wichtig ist.

Was ist eine CNC-Maschine?

Eine CNC-Maschine ist eine Werkzeugmaschine, die mithilfe von Computeranweisungen die Bewegung des Schneidwerkzeugs, des Arbeitstisches und anderer Maschinenkomponenten steuert.

Das Programm teilt der Maschine Folgendes mit:

• Wohin sich das Schneidwerkzeug bewegen sollte
• Wie schnell sich das Werkzeug bewegen sollte
• Wie schnell sich die Spindel drehen sollte
• Wie tief sollte das Werkzeug schneiden?
• Wann das Werkzeug starten oder stoppen soll.
• Wenn ein Werkzeugwechsel erforderlich ist

Je nach Maschinenkonfiguration kann eine CNC-Maschine beispielsweise folgende Operationen durchführen:

• Fräsen
• Drehung
• Bohren
• Tapping
• Bohren
• Reiben
• Konturbearbeitung
• Dreidimensionale Oberflächenbearbeitung

Da die Maschine einem programmierten Werkzeugweg folgt, kann sie wiederholt Teile mit gleichbleibenden Abmessungen und komplexen Geometrien herstellen.

Wie die Zerspanung vor der CNC-Technologie funktionierte

Bevor CNC-Maschinen weitverbreitet eingesetzt wurden, verließen sich Fertigungsunternehmen hauptsächlich auf konventionelle Werkzeugmaschinen, darunter:

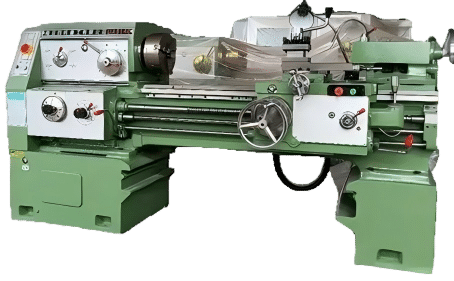

• Manuelle Drehmaschinen
• Manuelle Fräsmaschinen
• Manuelle Bohrmaschinen
• Manuelle Schleifmaschinen

Diese Maschinen besaßen bereits viele der gleichen grundlegenden mechanischen Komponenten, die auch in modernen CNC-Maschinen zu finden sind, wie etwa die Spindel, den Arbeitstisch, das Schneidwerkzeug und die Maschinenachsen.

Der Hauptunterschied bestand in der Kontrollmethode.

Bei einer herkömmlichen manuellen Maschine steuerte der Bediener die Bewegung durch Drehen von Handrädern und Ablesen von Skalen. Er musste die X-, Y- und Z-Richtung manuell kontrollieren und gleichzeitig Schnitttiefe, Vorschubgeschwindigkeit und Maßgenauigkeit beurteilen.

Ein sehr erfahrener Maschinenschlosser konnte mit dieser Methode sehr präzise Teile herstellen. Die endgültige Qualität hing jedoch stark von Geschick, Konzentration und Erfahrung des Bedieners ab.

Warum manuelle Werkzeugmaschinen begrenzt waren

Die manuelle Bearbeitung spielte eine wichtige Rolle in der industriellen Entwicklung, wies aber auch einige Einschränkungen auf.

Geringere Produktionseffizienz

Jeder Schneidvorgang musste vom Bediener ausgeführt oder überwacht werden.

Bei der Bearbeitung komplexer Bauteile musste der Bediener während des gesamten Prozesses hochkonzentriert bleiben. Dies erhöhte den Arbeitsaufwand und verringerte die Produktionsgeschwindigkeit.

Uneinheitliche Teilequalität

Selbst wenn derselbe Bediener dasselbe Teil herstellt, können zwischen dem ersten und dem letzten Teil geringfügige Maßabweichungen auftreten.

Die Unterschiede könnten deutlicher werden, wenn ein anderer Bediener den Prozess übernimmt.

Schwierigkeit bei der Bearbeitung komplexer Formen

Eine komplexe gekrümmte Oberfläche erfordert unter Umständen die gleichzeitige und präzise Bewegung von zwei oder mehr Maschinenachsen.

Diese Art von koordinierter Bewegung ist manuell äußerst schwierig auszuführen. Die CNC-Steuerung ermöglicht es, diese Bewegungen automatisch zu berechnen und zu steuern.

Starke Abhängigkeit von Fachkräften

Die manuelle Bearbeitung hängt stark von der Erfahrung des Maschinisten ab.

Qualifizierte Maschinenbediener sind in der modernen Fertigung nach wie vor wertvoll, aber die CNC-Technologie ermöglicht es, ihr Bearbeitungswissen in wiederholbare Programme und standardisierte Prozesse umzuwandeln.

Die Entstehung und Entwicklung der CNC-Technologie

Die Entwicklung der numerischen Steuerungstechnik wurde durch die Nachfrage nach präziseren und komplexeren Bauteilen, insbesondere in der Luft- und Raumfahrtindustrie, vorangetrieben.

Flugzeugstrukturen, Turbinenkomponenten und andere Hochleistungsteile konnten mit rein manuellen Bearbeitungsmethoden nicht effizient in großen Stückzahlen hergestellt werden.

1952: Die erste numerisch gesteuerte Fräsmaschine

Im Jahr 1952 entwickelten das Massachusetts Institute of Technology und die Parsons Corporation eine der ersten praktischen numerisch gesteuerten Fräsmaschinen.

Das System nutzte Lochstreifen zur Speicherung der Koordinatendaten.

Die Maschine las die Lochmuster auf dem Klebeband ein und wandelte die Informationen in elektrische Signale um. Diese Signale steuerten die Motoren und bewegten die Maschinenachsen automatisch.

Hier liegt der Ursprung des Begriffs numerische Steuerung : Zahlen und Koordinaten wurden verwendet, um die Bewegung der Maschine zu steuern.

1950er–1960er Jahre: Frühe elektronische Steuerung

Frühe numerische Steuerungssysteme verwendeten Vakuumröhren und komplexe elektronische Bauteile.

Die Systeme waren groß, teuer und wurden hauptsächlich in der Militär- und Luftfahrtindustrie eingesetzt.

1970er Jahre: Computer hielten Einzug in die numerische Steuerung

Mit dem Aufkommen kleinerer Computer wurden nach und nach viele der frühen festverdrahteten Steuerungen ersetzt.

Programme könnten einfacher gespeichert und modifiziert werden, wodurch der Bedarf, bei jeder Änderung eines Bearbeitungsprogramms ein neues Lochband zu erstellen, reduziert würde.

Diese Entwicklung begründete das moderne Konzept der computergesteuerten numerischen Steuerung , kurz CNC.

1980er–1990er Jahre: CNC wurde weit verbreitet

Fortschritte bei Mikroprozessoren haben die Kosten und die Größe von CNC-Steuerungssystemen deutlich reduziert.

Spezialisierte Hersteller von CNC-Steuerungen entwickelten zuverlässigere und benutzerfreundlichere Systeme, wodurch CNC-Maschinen in viel größerem Umfang in allgemeine Fertigungsbetriebe Einzug halten konnten.

Von den 2000er Jahren bis heute: CNC- und intelligente Fertigung

Moderne CNC-Maschinen bieten unter anderem folgende Möglichkeiten:

• Hochgeschwindigkeitsbearbeitung
• Mehrachsensteuerung
• Automatischer Werkzeugwechsel
• Überwachung des Werkzeugverschleißes
• In-Prozess-Messung
• Netzwerkprogrammübertragung
• Produktionsdatenerfassung
• Integration mit CAD- und CAM-Software
• Automatisierung und robotergestützte Verladung

CNC-Maschinen sind längst nicht mehr nur automatisierte Schneidemaschinen. Sie sind wichtige Produktionseinheiten innerhalb moderner digitaler und intelligenter Fertigungssysteme.

Manuelle Bearbeitung vs. CNC-Bearbeitung

Vergleich	Manuelle Bearbeitung	CNC Dienstleister
Maschinenbewegung	Vom Bediener gesteuert	Gesteuert durch ein Computerprogramm
Produktionseffizienz	Niedriger für die Serienproduktion	Geeignet für die Produktion mittlerer und hoher Stückzahlen
Reproduzierbarkeit	Hängt stark von den Fähigkeiten des Bedieners ab.	Hohe Wiederholbarkeit nach Prozessvalidierung
Komplexe Oberflächen	Schwierig herzustellen	Mehrachsige Bearbeitung ist möglich
Einrichtungskosten	Bei einfachen, einmaligen Arbeiten oft günstiger.	Programmierung und Vorbereitung der Vorrichtungen sind erforderlich.
Produktionskonsistenz	stärker vom Bediener abhängig	Stabiler und standardisierter
Programmspeicher	Unzutreffend	Programme können gespeichert und wiederverwendet werden.
Beste Anwendung	Reparaturen, einfache Ersatzteile und Aufträge mit geringem Volumen	Präzision, Komplexität und Serienfertigung

Die manuelle Bearbeitung ist nicht verschwunden.

Für Reparaturarbeiten, Maschineneinstellungen, Prototypenmodifikationen und bestimmte einfache Bauteile ist die CNC-Bearbeitung weiterhin nützlich. Sie bietet jedoch klare Vorteile, wenn es um Wiederholgenauigkeit, komplexe Geometrien und eine stabile Serienfertigung geht.

Was ist der Unterschied zwischen NC und CNC?

NC und CNC sind verwandt, aber nicht genau dasselbe.

Artikel	NC	CNC
Vollständiger Name	Numerische Kontrolle	Computer Numerische Steuerung
Kontrollsystem	Hauptsächlich festverdrahtete elektronische Steuerung	Computergestützte Steuerung
Programmspeicher	Üblicherweise externe Medien wie Lochstreifen	Im Controller gespeichert oder digital übertragen
Programmbearbeitung	Schwierig und zeitaufwändig	Programme können bearbeitet und optimiert werden.
Flexibilität	Begrenzt	Hoch
Netzwerkfähigkeit	Im Allgemeinen nicht verfügbar	Programme und Daten können über Netzwerke übertragen werden.
Derzeitiger Gebrauch	meist historische oder spezialisierte Systeme	Standardtechnologie in modernen Werkzeugmaschinen

NC war die frühe Form der numerischen Steuerung.

CNC entwickelte sich aus NC durch die Einführung einer computergestützten Steuerung. Dies ermöglichte es, Bearbeitungsprogramme bequemer zu speichern, zu bearbeiten, zu kopieren und zu übertragen.

Heutzutage handelt es sich bei den meisten Geräten, die als „numerisch gesteuerte Maschinen“ bezeichnet werden, tatsächlich um CNC-Maschinen.

Wichtig ist auch zu verstehen, dass ein Bearbeitungszentrum eine Art CNC-Maschine ist , die normalerweise mit einem automatischen Werkzeugwechsler ausgestattet ist und in der Lage ist, mehrere Bearbeitungsvorgänge in einer Aufspannung durchzuführen.

Wie funktioniert eine CNC-Maschine?

Obwohl CNC-Maschinen hochentwickelt sein können, lässt sich ihr grundlegender Arbeitsprozess in mehrere Schritte unterteilen.

1. Überprüfen Sie die Teilezeichnung.

Das Ingenieurteam prüft zunächst die 2D-Zeichnung oder das 3D-Modell.

Wichtige Informationen umfassen:

• Material
• Abmessungen
• Toleranzen
• Oberflächenanforderungen
• Loch- und Gewindespezifikationen
• Datum-Standorte
• Prüfanforderungen

2. Planung des Bearbeitungsprozesses

Der Ingenieur stellt fest:

• Welche Oberflächen müssen bearbeitet werden?
• Die Bearbeitungssequenz
• Werkstückspann- und Vorrichtungsdesign
• Auswahl des Schneidwerkzeugs
• Schnittparameter
• Prüfmethoden

3. CNC-Programm erstellen

Bei einfachen Bauteilen kann das Programm direkt auf der CNC-Steuerung geschrieben werden.

Bei komplexen Bauteilen wird üblicherweise CAM-Software verwendet, um den Werkzeugweg zu erstellen und zu simulieren.

Das fertige Programm enthält Befehle für die Maschinenbewegung, die Spindeldrehzahl, die Vorschubgeschwindigkeit, die Werkzeugauswahl und weitere Operationen.

4. Richten Sie die Maschine ein

Der Bediener montiert das Werkstück, die Vorrichtung und die Schneidwerkzeuge.

Das korrekte Werkstückkoordinatensystem und die Werkzeugkorrekturen müssen ebenfalls festgelegt werden.

Eine fehlerhafte Einrichtung kann zu Maßfehlern, Werkzeugschäden oder sogar zu Kollisionen führen.

5. Führen Sie das Bearbeitungsprogramm aus.

Die CNC-Steuerung liest das Programm und bewegt die Maschinenachsen gemäß den programmierten Anweisungen.

Die Maschine führt die erforderlichen Schneidvorgänge automatisch aus.

6. Das fertige Teil prüfen

Nach der Bearbeitung wird das Teil mit geeigneten Messgeräten geprüft.

Je nach Projekt kann die Inspektion Folgendes umfassen:

• Messschieber
• Mikrometer
• Höhenmessgeräte
• Gewindelehren
• Koordinatenmessgeräte
• Oberflächenrauheitsmessgeräte
• Kundenspezifische Prüfvorrichtungen

CNC-Bearbeitung im Druckguss- und Formenbau

Die CNC-Bearbeitung ist insbesondere in der Druckgussindustrie von großer Bedeutung.

Ein Druckgussteil entsteht durch Einspritzen von flüssigem Metall in eine Stahlform unter Druck. Obwohl mit dem Gießverfahren nahezu endformnahe Teile hergestellt werden können, ist die CNC-Bearbeitung sowohl bei der Formenherstellung als auch bei der Bauteilproduktion weiterhin erforderlich.

CNC-Bearbeitung für Druckgussformen

Eine Druckgussform enthält viele Präzisionskomponenten, darunter:

• Formhohlräume
• Kerneinsätze
• Folien
• Lifter
• Auswerferkomponenten
• Führungssysteme
• Überlaufbereiche
• Kühlkanäle
• Einstecktaschen
• Trennflächen

Diese Bauteile müssen mit kontrollierten Abmessungen und präziser Ausrichtung gefertigt werden.

CNC-Fräsen, Bohren, Schleifen, EDM und Drahterodieren können alle während des Formenherstellungsprozesses eingesetzt werden.

Die Genauigkeit der Form hat direkten Einfluss auf:

• Gussabmessungen
• Fehlende Trennlinie
• Gratbildung
• Oberflächenerscheinung
• Montageleistung
• Schimmel Leben
• Produktionsstabilität

CNC-Bearbeitung für Druckgussteile

Durch Druckguss lassen sich komplexe Metallteile effizient herstellen, bestimmte Merkmale werden jedoch normalerweise erst nach dem Gießen fertiggestellt.

Typische Merkmale von CNC-gefertigten Produkten sind:

• Präzisionslöcher
• Gewindelöcher
• Lagerpositionen
• Dichtflächen
• Montagebezugspunkte
• Steckverbinder
• Ebene Montageflächen
• Durchmesser mit hoher Toleranz

Beispielsweise kann ein Aluminium-Druckgussgehäuse mit seiner äußeren Grundform, den Rippen und der inneren Struktur gegossen werden. Anschließend kann die Dichtfläche mittels CNC-Bearbeitung bearbeitet, Befestigungslöcher gebohrt und Gewindeverbindungen hergestellt werden.

Diese Kombination bietet die Produktionseffizienz des Druckgusses und die Maßgenauigkeit der CNC-Bearbeitung.

Warum Prozessplanung wichtig ist

Die CNC-Bearbeitung sollte bereits in der frühen DFM-Phase und nicht erst nach Fertigstellung der Form in Betracht gezogen werden.

Das Ingenieurteam sollte Folgendes bewerten:

• Bearbeitungszugaben
• Gussbezugspunkte
• Befestigungspunkte
• Klemmverformung
• Porositätsrisiko in bearbeiteten Bereichen
• Werkzeugzugriff
• Bearbeitungsreihenfolge
• Prüfanforderungen

Durch eine korrekte Planung lassen sich Bearbeitungszeiten, Ausschussquoten und unnötige Produktionskosten reduzieren.

CNC-Bearbeitung bei Gussform

Bei Cast Mold unterstützt die CNC-Bearbeitung sowohl die Herstellung von Druckgussformen als auch die Nachbearbeitung von Druckgussteilen aus Aluminium- und Zinklegierungen.

Unser integrierter Fertigungsprozess kann Folgendes umfassen:

1. DFM-Test
2. Moldflow-Analyse
3. Konstruktion einer Druckgussform
4. Formenbau
5. Schimmelpilzversuch und Probenahme
6. Aluminium- oder Zinkdruckguss
7. CNC-Bearbeitung
8. Oberflächenveredelung
9. Inspektion und Verpackung

Durch die gemeinsame Betrachtung von Gießen, Werkzeugbau und CNC-Bearbeitung können wir potenzielle Fertigungsrisiken frühzeitig erkennen und einen stabileren Produktionsprozess entwickeln.

Fazit

Eine CNC-Maschine nutzt Computerprogramme zur Steuerung der Maschinenbewegungen und Schneidvorgänge.

Im Vergleich zur herkömmlichen manuellen Bearbeitung bietet die CNC-Technologie eine bessere Wiederholgenauigkeit, eine höhere Produktionseffizienz und die Möglichkeit, komplexere Bauteile herzustellen.

Die Entwicklung von frühen numerischen Steuerungssystemen hin zur modernen mehrachsigen CNC-Bearbeitung hat eine wichtige Rolle beim Wachstum der Präzisionsfertigung gespielt.

In der Druckgussproduktion wird die CNC-Bearbeitung nicht nur zur Herstellung präziser Formen, sondern auch zur Bearbeitung kritischer Details an Aluminium- und Zinklegierungsgussteilen eingesetzt.

Um optimale Ergebnisse zu erzielen, sollten Druckguss, Formenbau und CNC-Bearbeitung als ein einziger, vollständiger Fertigungsprozess betrachtet werden.
