Fließmarken beim Druckguss: Ursachen, Lösungen und Prozesskorrekturen

Fließmarken (auch Fließlinien oder Fließstreifen genannt) sind ein häufiger Oberflächenfehler bei Aluminium- und Zinkdruckgussteilen. Sie erscheinen als unregelmäßige, richtungslose Streifen, die sich farblich vom Grundwerkstoff unterscheiden. In schweren Fällen können Fließmarken zusammen mit Kaltschweißstellen auftreten und sowohl das Erscheinungsbild als auch die Qualität der nachfolgenden Oberflächenbearbeitung beeinträchtigen.

Für Hersteller, die hohe Ansprüche an Optik oder Beschichtung stellen, ist die Kontrolle von Fließmarken ein zentrales Qualitätsziel.

Was sind Fließmarken beim Druckguss?

Fließmarken beim Druckguss Diese sichtbaren Oberflächenmuster entstehen, wenn geschmolzenes Metall ungleichmäßig fließt oder zu früh im Hohlraum erstarrt. Anstelle einer glatten, gleichmäßigen Oberfläche weist das Bauteil weiche, wellenartige Spuren oder trübe Bänder auf.

Typische Auswirkungen:

• Verminderte kosmetische Qualität
• Höhere Ausschussrate nach dem Lackieren, Galvanisieren oder Anodisieren
• Möglicher Hinweis auf instabiles Füllungsverhalten

Hauptursachen für Fließmarken beim Druckguss

Dem Artikel zufolge entstehen Fließspuren üblicherweise durch eine oder mehrere der folgenden Hauptursachen:

1. Die Schimmeltemperatur ist zu niedrig.

Liegt die Formtemperatur unterhalb des stabilen Füllfensters der Legierung, kühlt das Metall zu schnell ab und der Fluss wird diskontinuierlich.
Beispiele:

• Zinklegierungsformen 150°C
• Aluminiumlegierungsformen 180°C
  Diese Bedingungen erhöhen das Risiko von Fließmarken.

2. Unangemessene Form-/Angussgestaltung

Eine ungünstige Anordnung der Kanäle oder Schieber kann zu asynchronen Strömungsfronten, Spritzern oder lokalen Turbulenzen führen.
Häufige Konstruktionsprobleme:

• Der Torquerschnitt ist zu klein
• Die Position des Tors ist nicht mit dem natürlichen Strömungsweg ausgerichtet
• Strukturelle Mängel, die zu geteilten/ungleichmäßigen Wasserläufen führen

3. Schmelztemperatur des Metalls zu niedrig

Niedrige Metalltemperaturen verringern die Fließfähigkeit, erhöhen die Viskosität und führen zu einer frühzeitigen Erstarrung während des Füllvorgangs, was Fließstreifen zur Folge hat.

4. Falsche Einspritzgeschwindigkeit oder falscher Einspritzdruck

Ist die Schussgeschwindigkeit zu hoch, zu niedrig oder der Druck unzureichend, wird die Füllung instabil und es entstehen Oberflächenspuren.

5. Mehrere Metallströme nicht synchronisiert

Wenn zwei oder mehr Wasserströme mit unterschiedlichen Temperaturen zusammenfließen, erstarren sie zu unterschiedlichen Zeiten und hinterlassen so „Wasserwellen“-Muster auf der Oberfläche.

6. Prozess-/Betriebsprobleme

Anwendungen:

• Übermäßiger Freisetzungsmechanismus
• Schimmel wurde nicht rechtzeitig entfernt
• Start- oder Parametereinstellungen nicht standardisiert

7. Schimmelpilzanomalien

Öl-, Wasser- oder Verunreinigungen, die während des Füllvorgangs in den Hohlraum gelangen, können den Metallfluss stören und Streifen verursachen.

Wie man Fließmarken beim Druckguss behebt (Praktische Methoden)

1. Freisetzungsmittel korrekt anwenden

Verwenden dünn, gleichmäßig Trennmittelschicht. Zu viel Sprühnebel erhöht die Gasentwicklung und den Kühlschock und verschlimmert so die Fließspuren.

2. Polieren Sie die Formoberfläche

Durch die Verbesserung der Formglätte wird der Fließwiderstand verringert und das Metall gleichmäßiger verteilt, wodurch die Streifenbildung reduziert wird.

3. Optimierung der Läufer- und Torkonstruktion

Wichtige Maßnahmen:

• Überläufe hinzufügen oder vergrößern
• Vergrößern Sie den Torbereich
• Die Laufrichtung anpassen, um die Strömungsfronten zu vereinheitlichen
  Ziel: gleichmäßige, synchrone Befüllung ohne Spritzer oder getrennte Flüssigkeitsströme.

4. Formtemperatur erhöhen und ausgleichen

Die Formtemperatur entsprechend erhöhen und eine gleichmäßige Temperaturverteilung gewährleisten, um kalte Zonen zu vermeiden.

5. Kontrolle der Legierungsqualität

Um ein schlechtes Fließverhalten aufgrund von Verunreinigungen oder falscher Zusammensetzung zu vermeiden, ist auf sauberes, qualifiziertes Rohmaterial zu achten.

6. Metallflussgeschwindigkeit anpassen (Schussparameter)

Zu schneller Metallfluss kann Streifen hinterlassen; passen Sie Parameter wie folgt an:

• Einspritzgeschwindigkeit
• Füllzeit
• Übergangspunkt von langsamer zu schneller Aufnahme
  Streben Sie eine „mittelstabile“ Strömung an, die sich ohne Turbulenzen vollständig füllt.

7. Oberflächenbehandlung vorhandener Fließmarken

Falls bereits Markierungen vorhanden sind, verwenden Sie:

• Sandstrahlen
• Polieren
• Lackierung / Beschichtung
  Sichtbaren Kontrast verbergen oder verringern.

8. Reinigen und warten Sie die Form während der Produktion.

Entfernen Sie Ablagerungen und Schmutz regelmäßig, um die Durchflusskanäle sauber und gleichmäßig zu halten.

Fallstudien aus der Produktion

Fall 1: Reißverschlusskopf aus Zinklegierung

Die Fließmarken entstanden am Schieber und erstreckten sich in Fließrichtung mit scharfen Begrenzungen.
Ursache: Langfristig hohe Temperaturen und hohe Strömungsgeschwindigkeiten in der Region, während die umliegenden Gebiete kühler/langsamer waren.
Fix: Die lokale Fließgeschwindigkeit verringern und die Temperaturdifferenz minimieren; die Angussgröße vergrößern und die Schmelze-/Formtemperatur erhöhen, um eine gleichmäßigere Füllung zu erzielen.

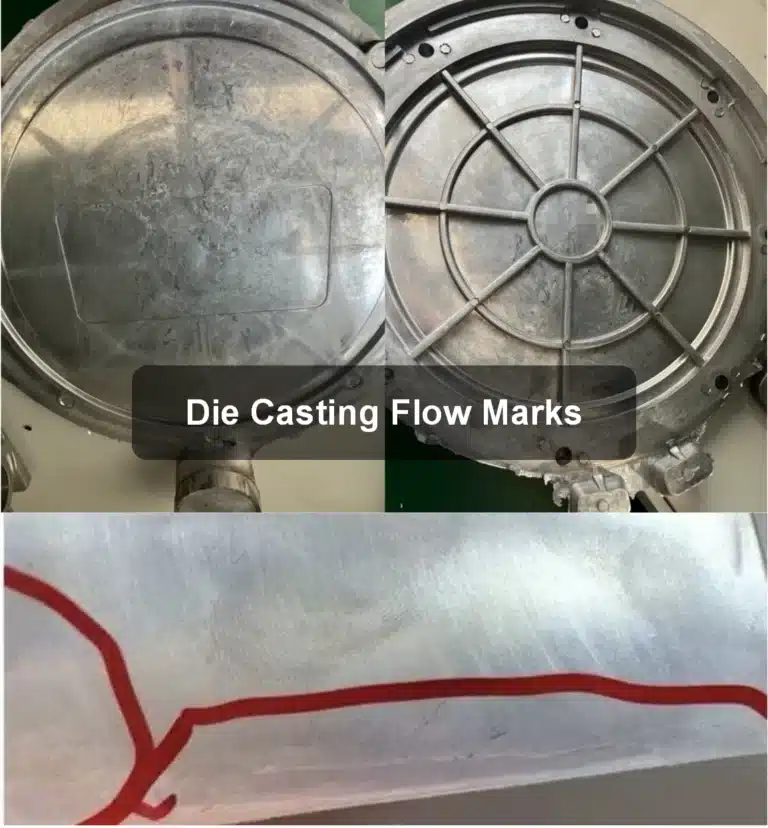

Fall 2: Gießen eines Topfdeckels

Es entstanden wellenförmige Fließmarken, weil mehrere Ströme große Temperaturunterschiede aufwiesen, was zu einer sequenziellen Erstarrung führte.
Die Moldflow-Analyse zeigte, dass sich der innere Strahl nach dem Durchströmen einer oberen Öffnung abkühlte, wodurch Kaltströmungslinien an der Oberfläche entstanden.
Fix: Um den Widerstand und die Erstarrungszeit zu verringern und gleichzeitig die Strahltemperaturen möglichst konstant zu halten, sollten mehrere kurze Kanäle konstruiert werden.

Kurzcheckliste zur Vermeidung von Fließmarken beim Druckguss

• Halten Sie die Schimmeltemperatur im stabilen Bereich und im Gleichgewicht.
• Sicherstellen, dass die Schmelztemperatur das Füllen mit langem Auslauf unterstützt.
• Vermeiden Sie zu kleine oder falsch platzierte Tore.
• Mehrere Strömungsfronten synchronisieren
• Optimieren Sie den Übergang zwischen Zeitlupe und Zeitraffer für eine reibungslose Füllung.
• Trennmittel sorgfältig verwenden und Formen regelmäßig reinigen.
